Le BSI (Boîtier de Servitude Intelligent) de la Peugeot 307, situé sous le tableau de bord côté conducteur, centralise la gestion de l’éclairage, de l’antidémarrage, du verrouillage centralisé et de la communication entre les différents calculateurs du véhicule. Un BSI défaillant se traduit typiquement par des voyants qui s’allument sans raison, un antidémarrage qui bloque le moteur malgré une clé fonctionnelle, ou un verrouillage centralisé erratique. Avant d’envisager un remplacement coûteux, un technicien a documenté une manipulation qui a résolu le problème pendant plusieurs années sur une 307 HDI : mettre le contact, débrancher le connecteur bleu du BSI, couper le contact et attendre environ 5 minutes avant de rebrancher le connecteur et de remettre le contact.
Ce type de panne électronique est identifié depuis longtemps comme récurrent sur plusieurs modèles Peugeot, ce qui peut justifier de demander un geste commercial au réseau Peugeot si votre véhicule est encore relativement récent. Si le BSI ne communique plus du tout avec la valise de diagnostic, il est probablement hors service et doit être remplacé, puis télécodé sur le véhicule par un professionnel équipé.
Ce qu’il faut retenir
- 🧠 Le cerveau du multiplexage habitacle : le BSI gère les phares, les essuie-glaces, l’antidémarrage, la centralisation et la communication entre calculateurs.
- 🌧️ L’infiltration d’eau comme ennemi numéro un : l’eau de pluie s’écoulant par la baie de pare-brise bouchée coule directement sur les fiches du boîtier.
- 🔄 Le reset BSI comme premier dépannage gratuit : une procédure de réveil ordonnée de la batterie permet d’effacer les bugs logiciels passagers.
- 🔑 Le piège de la puce d’anti-démarrage sur les pièces d’occasion : monter un BSI sans cloner son programme ou sans son kit de démarrage empêche le moteur de démarrer.
À quoi sert le boîtier BSI sur une Peugeot 307 et où est-il caché ?
Avant la généralisation du multiplexage au tournant des années 2000, chaque fonction électrique d’une voiture réclamait son propre interrupteur, son relais mécanique et un câble dédié : les faisceaux électriques pesaient plusieurs dizaines de kilos. Sur la Peugeot 307, PSA a modernisé son réseau en centralisant toutes les lignes de commande au sein d’une seule interface : le Boîtier de Servitude Intelligent.

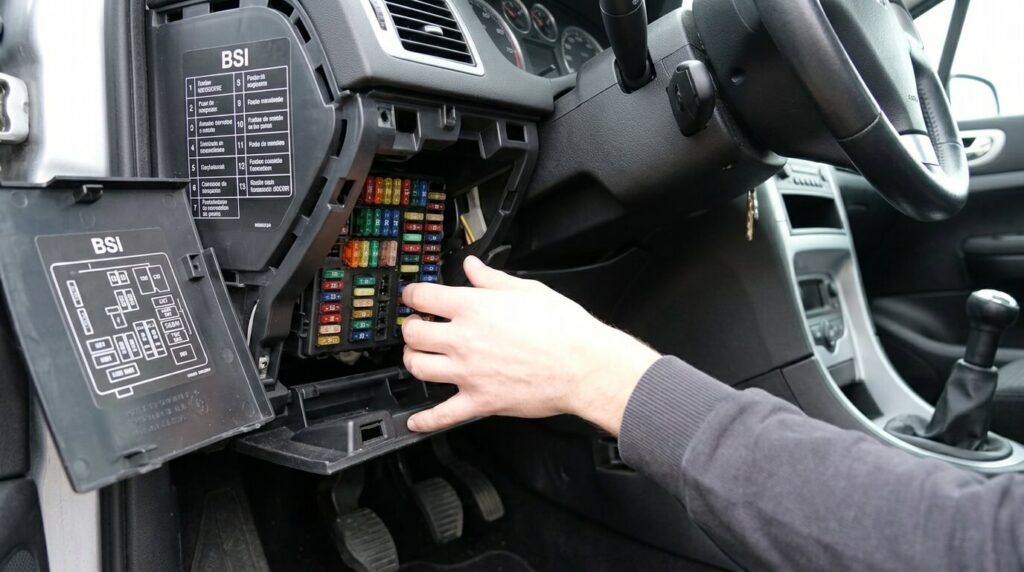

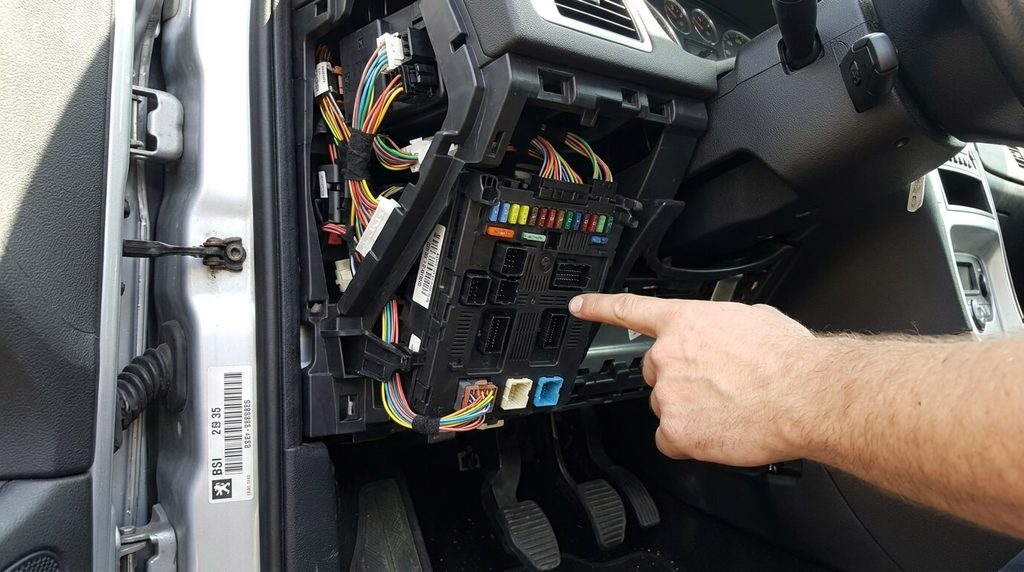

Le BSI regroupe sur un même bloc une carte électronique à microprocesseur et une platine porte-fusibles d’habitacle. Il agit comme un traducteur : lorsqu’une commande est actionnée au comodo sous le volant (COM2000), le signal numérique passe par le BSI qui décide d’activer les phares, les clignotants ou les essuie-glaces. Sur la 307, le boîtier se situe sous la planche de bord, à gauche du volant, derrière la petite trappe vide-poches basculante. Deux versions majeures de BSI se succèdent sur la vie du véhicule : les modèles en réseau VAN-CAN (phase 1 jusqu’à mi-2005 avec phares ronds) et les modèles en Full CAN (phase 2 après 2005 avec grande calandre ouverte), dont les composants ne sont absolument pas interchangeables.
Quelles sont les pannes électriques les plus courantes causées par un BSI de 307 défaillant ?
Les désordres électroniques provoqués par ce boîtier peuvent toucher des fonctions isolées ou paralyser entièrement le fonctionnement de la voiture.
Le tableau ci-dessous répertorie les pannes classiques du BSI sur Peugeot 307, leurs symptômes au quotidien et les solutions techniques adaptées :
| Symptôme électrique constaté | Cause matérielle interne au BSI | Méthode de réparation recommandée |
|---|---|---|

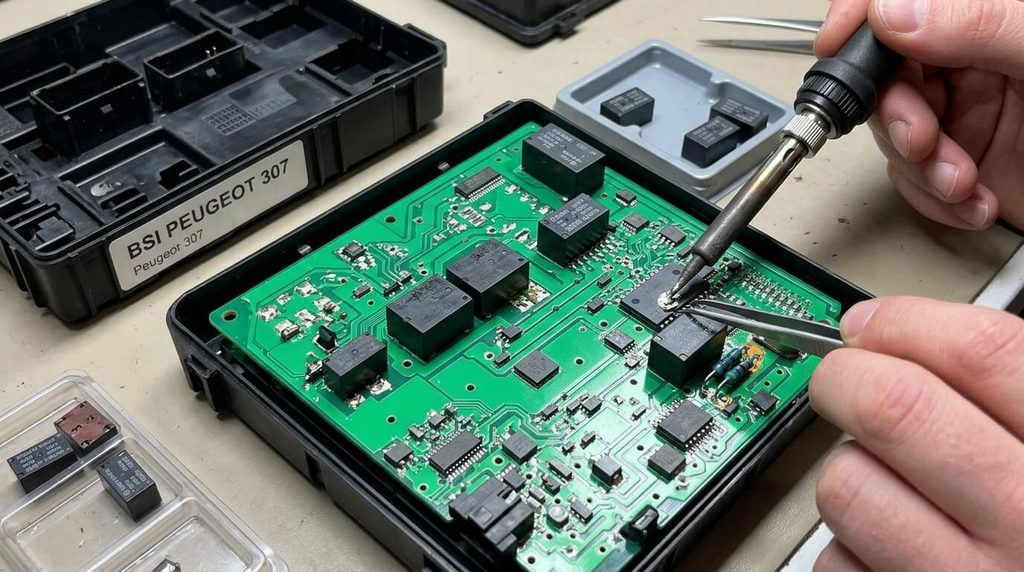

| Feux de croisement ou essuie-glaces allumés en continu | Micro-relais interne soudé sur la carte électronique resté collé en position fermée. | Dessoudage du micro-relais défaillant sur le circuit imprimé et remplacement par un relais neuf (type relais Tyco/NEC). |
| Le démarreur tourne mais le moteur ne démarre pas (Mode éco actif) | Perte du code anti-démarrage (clé transpondeur non reconnue suite à une batterie à plat). | Apprentissage des clés à la valise Diagbox avec la carte code confidentielle à 4 caractères. |
| Bugs multiples apparaissant uniquement après de fortes pluies | Infiltration d’eau par les évacuations de baie de pare-brise créant du vert-de-gris sur les broches. | Débouchage des tétines d’évacuation d’eau d’auvent, séchage complet du BSI et spray nettoyant contact. |
| Verrouillage centralisé qui claque en boucle sans verrouiller | Micro-coupure sur la ligne de gestion de puissance des actionneurs de portes. | Contrôle des faisceaux de passage de porte avant ou réfection des pistes brûlées au dos de la carte. |
L’infiltration d’humidité par le tablier moteur reste le scénario le plus destructeur : l’eau ruisselle le long des câbles et finit par faire pourrir les broches de connexion plastique du boîtier.
L’astuce d’un mécanicien spécialiste PSA
« Sur les 307 phase 1, le réflexe en cas de batterie faible est d’insister sur le démarreur. C’est l’erreur fatale : sous 10 volts, le BSI perd la mémoire de son code PIN anti-démarrage. Le combiné affiche « Anomalie antivol électronique » et la voiture est immobilisée. Si la batterie donne des signes de faiblesse, changez-la tout de suite plutôt que de forcer pour ne pas déprogrammer votre boîtier. »
@diag_auto_cle #peugeot #peugeot307 #electronique #bsi #diagautoclemiramas ♬ son original – Diag_Auto_Cle
Comment effectuer la fameuse procédure de réinitialisation (Reset BSI) pas à pas ?
Face à des bugs isolés sans composant brûlé, la procédure officielle de redémarrage réseau de PSA permet de remettre les calculateurs à zéro sans outil informatique.
Pour réussir cette manipulation dans les règles :
- Baissez la vitre conducteur, ouvrez le capot moteur, fermez toutes les portières et coupez le contact sans retirer la clé tout de suite.
- Retirez la clé et attendez au moins 3 minutes complètes sans ouvrir de porte ni toucher aux commandes pour laisser le BSI basculer en mode veille profonde.
- Débranchez la borne positive de la batterie et laissez débranché pendant 15 minutes pour vider tous les condensateurs résiduels de la carte mère.
- Rebranchez la batterie, attendez 2 minutes sans ouvrir aucune portière, mettez le contact à la clé et allumez les feux de croisement pour réveiller le réseau.
Démarrez enfin le moteur et testez vos accessoires. Cette méthode gratuite résout une bonne partie des plantages logiciels survenus après un changement de batterie précipité.
Peut-on remplacer un BSI défectueux par un modèle d’occasion de casse auto ?
L’achat d’un boîtier d’occasion en casse est très économique (souvent entre 40 € et 80 €), mais vous ne pouvez pas simplement le brancher à la place du vôtre.
Le BSI stocke en mémoire sécurisée le code secret de l’anti-démarrage codé et le numéro de série (VIN) de votre véhicule. Si vous branchez un boîtier provenant d’une autre 307 sans précaution, il rejettera vos clés de contact d’origine et le moteur refusera de démarrer. Pire encore : le BSI adopte toujours le kilométrage le plus élevé entre sa mémoire interne et celle de votre compteur. Si le boîtier de la casse affiche 350 000 km et que votre voiture en a 180 000 km, votre tableau de bord prendra instantanément le kilométrage le plus haut de manière irréversible. Pour utiliser une pièce d’occasion, il faut soit faire cloner la puce mémoire (EEPROM) de votre ancien boîtier vers le nouveau par un électronicien, soit acheter un « kit de démarrage complet » comprenant le BSI, le calculateur moteur (calculateur d’injection) et les puces de clés associées.
Quels contrôles faire sur la batterie pour éviter de griller son boîtier de servitude ?
La majorité des pannes électroniques mystérieuses sur la 307 ne proviennent pas d’une défaillance initiale du silicium, mais d’une alimentation électrique négligée.
Contrôlez régulièrement la propreté de vos cosses de batterie : la cosse rapide positive en plastique noir et rouge a tendance à prendre du jeu sur les 307, créant des micro-étincelles lors des accélérations qui perturbent le calculateur. Vérifiez également la tension de charge délivrée par l’alternateur moteur tournant avec un multimètre : elle doit rester strictement calée entre 13,8 V et 14,4 V. Si le régulateur d’alternateur est fatigué et laisse passer des surtensions au-delà de 15,5 V, les condensateurs d’entrée de votre BSI grilleront en quelques kilomètres, entraînant des pannes aléatoires irréparables.
Foire Aux Questions (FAQ)
🔑 Où trouver le code confidentiel à 4 caractères pour reprogrammer mon BSI ?
Ce code figure sur la carte confidentielle format carte bleue remise à la livraison neuve de la voiture. Si vous ne l’avez plus, vous pouvez le commander auprès du service pièces détachées d’une concession Peugeot sur présentation de votre carte grise et d’une pièce d’identité pour environ 30 à 50 euros.
🔋 Le mode économie d’énergie affiché au tableau de bord signifie-t-il que le BSI est mort ?
Non, pas du tout. Le message « Mode économie actif » est une sécurité normale programmée dans le BSI pour empêcher la décharge complète de la batterie lorsque des équipements restent allumés moteur éteint. Il disparaît automatiquement dès que le moteur est remis en route.
💧 Comment protéger son BSI des infiltrations d’eau sous le capot ?
Il est indispensable de nettoyer régulièrement les rigoles d’évacuation d’eau situées sous la grille en plastique de la baie de pare-brise. Retirez les feuilles mortes, la boue et les aiguilles de pin qui bouchent les deux tétines en caoutchouc aux extrémités pour que l’eau ne déborde plus vers l’habitacle.
