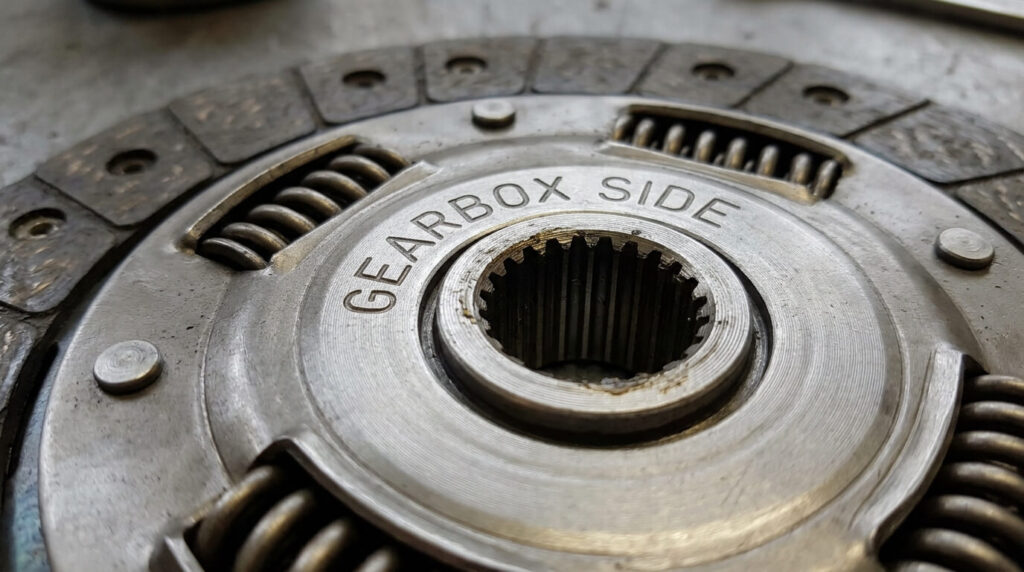

Gearbox side est l’inscription gravée sur un disque d’embrayage et signifie « côté boîte de vitesses » : cette face doit donc être orientée vers la boîte et le mécanisme (plateau de pression), jamais vers le volant moteur, repéré par « engine side » ou « flywheel side ». Sans inscription, reprenez le sens de l’ancien disque ou posez le côté long du moyeu cannelé vers la boîte. Un disque monté à l’envers peut heurter les vis du volant, empêcher de débrayer et endommager l’embrayage.
Infos à retenir
- ⚙️ Gearbox Side pointe vers la boîte de vitesses : la face portant cette mention doit impérativement être orientée vers le carter de transmission.
- 🚗 Flywheel Side se monte contre le volant moteur : cette inscription fait face à l’arrière du bloc moteur et au vilebrequin.
- 📏 Le déport proéminent du moyeu côté boîte : la partie centrale la plus épaisse et saillante se loge dans le creux du mécanisme d’embrayage.
- 💥 Le risque d’écrasement au serrage : un disque posé à l’envers bloque le volant moteur, tord la tôle et détruit la butée d’embrayage dès l’allumage.
Lexique international des fabricants : décrypter les marquages sur les disques d’embrayage
Les équipementiers de première monte distribuent leurs pièces sur le marché mondial, ce qui explique la présence fréquente de termes en allemand, en anglais ou en italien sur les emballages :
| Inscription gravée sur le disque | Langue d’origine | Orientation physique impérative au montage |
|---|---|---|
| Gearbox Side / Trans Side / T/M Side | Anglais (Transmission/Gearbox) | VERS LA BOÎTE DE VITESSES (face au mécanisme / diaphragme). |
| Flywheel Side / Engine Side / Motor Side | Anglais (Flywheel = Volant moteur) | VERS LE MOTEUR (plaqué contre la piste d’acier du volant moteur). |
| Getriebeseite | Allemand (Getriebe = Boîte) | VERS LA BOÎTE DE VITESSES (marquage standard LuK / Sachs). |
| Schwungradseite | Allemand (Schwungrad = Volant moteur) | VERS LE MOTEUR (plaqué contre la piste de friction). |
| Lato Cambio | Italien (Cambio = Boîte de vitesses) | VERS LA BOÎTE DE VITESSES (marquage Magneti Marelli / Valeo). |
En cas de doute linguistique face à un disque bilingue portant deux inscriptions différentes, fiez-vous toujours à la flèche de repérage sérigraphiée qui pointe vers l’arbre d’entrée primaire de la transmission.
L’astuce de contrôle d’un chef d’atelier mécanique
« Si vous avez un trou de mémoire ou que la pièce sort d’un vieux stock sans aucun marquage lisible, regardez le profil du disque comme une assiette creuse : le côté plat va contre le volant moteur, et le gros bossage métallique central avec les ressorts bombés rentre dans le dôme du diaphragme. Si vous le mettez à l’envers, le moyeu touche le volant moteur avant même que les garnitures de friction ne puissent s’appuyer à plat. »

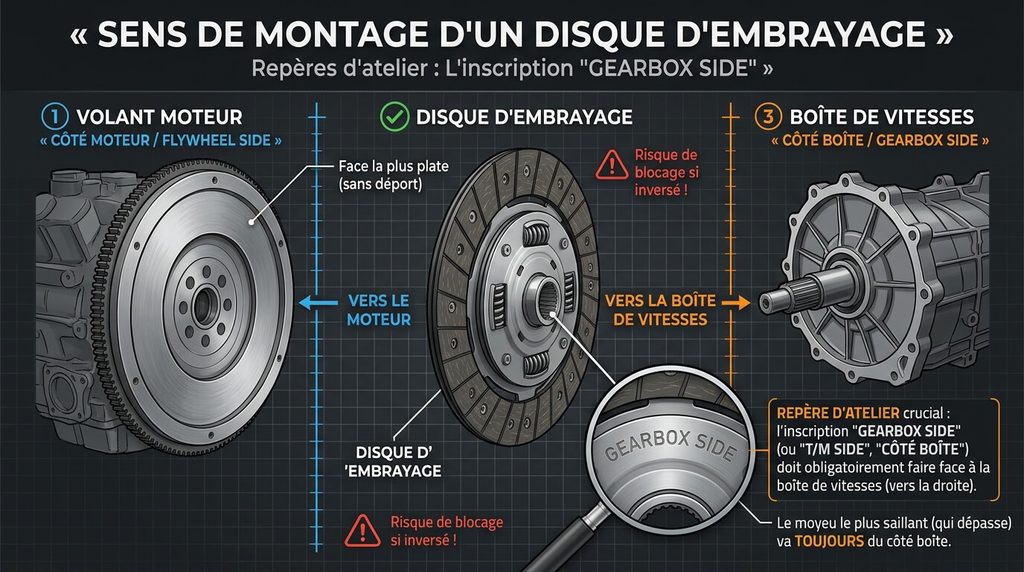

Comment identifier le bon sens si le disque ne porte aucune écriture ?
Sur certaines refabrications adaptables économiques ou après un nettoyage excessif au solvant qui a effacé les encres de surface, l’identification géométrique devient la seule méthode infaillible :
- Observez le déport axial du moyeu cannelé : la cage en tôle qui emprisonne les gros ressorts hélicoïdaux d’amortissement de couple présente presque toujours un relief asymétrique très marqué.
- Le côté le plus plat et lisse doit être orienté contre la surface métallique du volant moteur fixé sur le vilebrequin.
- Le côté présentant la saillie la plus proéminente (le bossage le plus haut) correspond au côté boîte de vitesses (Gearbox Side). Ce volume s’insère naturellement dans l’espace vide creusé par les lames d’acier du mécanisme de pression (diaphragme).
- Faites un test à blanc d’appui manuel sur le volant moteur nu avant de poser le plateau : plaquez le disque à la main contre la piste de frottement. La garniture circulaire doit toucher le métal sur 360 degrés sans que la bague cannelée centrale ne heurte les têtes de vis de fixation du volant.
Ce contrôle visuel d’affleurement garantit que le disque pourra translater librement sur les cannelures de l’arbre primaire sans jamais entrer en friction parasite avec le vilebrequin.
Quelles sont les pannes immédiates en cas de montage inversé du disque ?
Si la transmission a été réaccouplée au bloc moteur avec un disque monté à l’envers, les anomalies mécaniques se manifestent dès les premières secondes :
Le symptôme le plus violent survient souvent avant même de démarrer le véhicule. En serrant les vis du carter de boîte de vitesses contre le bloc moteur, vous exercez une force de plusieurs tonnes. Si le moyeu est inversé, il est pris en étau entre le volant moteur et le diaphragme : les tôles de retenue des ressorts se tordent, les ressorts amortisseurs peuvent sortir de leur logement et le volant moteur se retrouve totalement bridé. Le démarreur émet alors un simple claquement sourd, incapable de faire tourner le vilebrequin.
Dans d’autres configurations où la boîte a pu être vissée sans blocage total, le problème surgit dès que le moteur tourne : la pédale d’embrayage s’enfonce dans le vide ou devient dure comme du béton, les vitesses refusent catégoriquement de passer moteur allumé (débrayage impossible), et un bruit strident de frottement d’acier résonne dans la cloche. Le démontage complet de la transmission est alors obligatoire pour remplacer le kit d’embrayage faussé et le volant moteur rayé.

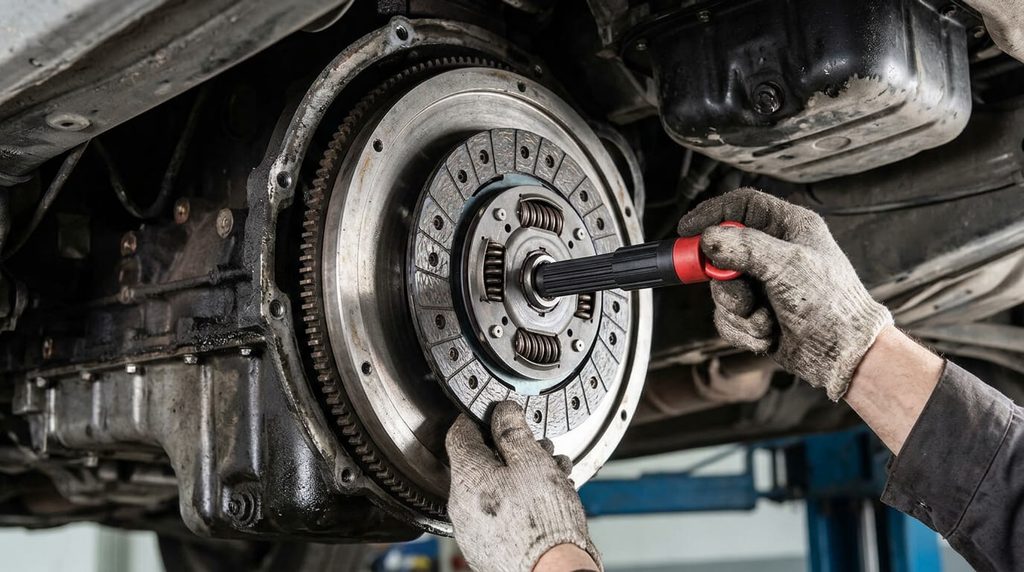

Le protocole d’alignement avec centreur avant le serrage du mécanisme
Une orientation correcte ne dispense pas d’un centrage millimétrique pour permettre à l’arbre de boîte de coulisser sans forcer :
Ne serrez jamais les vis du plateau de pression sans utiliser un centreur d’embrayage universel ou une tige de guidage adaptée au diamètre du roulement pilote du vilebrequin. Glissez le cône de centrage à travers le moyeu cannelé orienté côté boîte, engagez l’embout pilote dans le centre du volant moteur, puis approchez les six vis de fixation du diaphragme à la main.
Serrez ensuite les vis en étoile (en diagonale) par passes successives d’un quart de tour pour comprimer le ressort à diaphragme de manière parfaitement homogène sans voiler la carcasse en tôle emboutie. Terminez le serrage à la clé dynamométrique selon le couple constructeur (généralement compris entre 20 et 25 Nm pour des vis de classe 8.8 sur véhicules légers) avant d’extraire la pige de centrage d’un geste fluide.
Foire Aux Questions (FAQ)
⚙️ Pourquoi existe-t-il des disques d’embrayage sans déport visible des deux côtés ?
Sur certains montages spécifiques avec volant moteur bi-masse (DMF) profond, l’amortissement de torsion est intégré dans le volant lui-même ; le disque rigide d’embrayage est alors plat des deux côtés mais comporte tout de même une gravure d’usine indiquant le sens de rotation ou le côté boîte pour orienter le biseautage des cannelures d’arbre.
🔧 Que faire si la boîte de vitesses refuse de s’emboîter dans le disque neuf ?
Ne forcez jamais en serrant les vis de tour de boîte pour tirer le carter contre le bloc : si l’arbre bute, c’est que les cannelures ne sont pas alignées ou que le disque a bougé ; tournez légèrement le moyeu de roue ou le volant moteur à la main pour faire coïncider les dents et graissez très légèrement les cannelures avec une pointe de graisse au bisulfure de molybdène.
💥 Un disque monté à l’envers est-il obligatoirement détruit ?
Oui, dans plus de 90 % des situations constatées : le serrage sous presse déforme irrémédiablement la tôle fine porte-garniture (effet de voile supérieur à 0,5 mm) et écrase la cage de guidage des ressorts hélicoïdaux ; remonter un disque qui a subi un écrasement inversé génère des broutages violents au démarrage et une usure asymétrique en quelques centaines de kilomètres.
