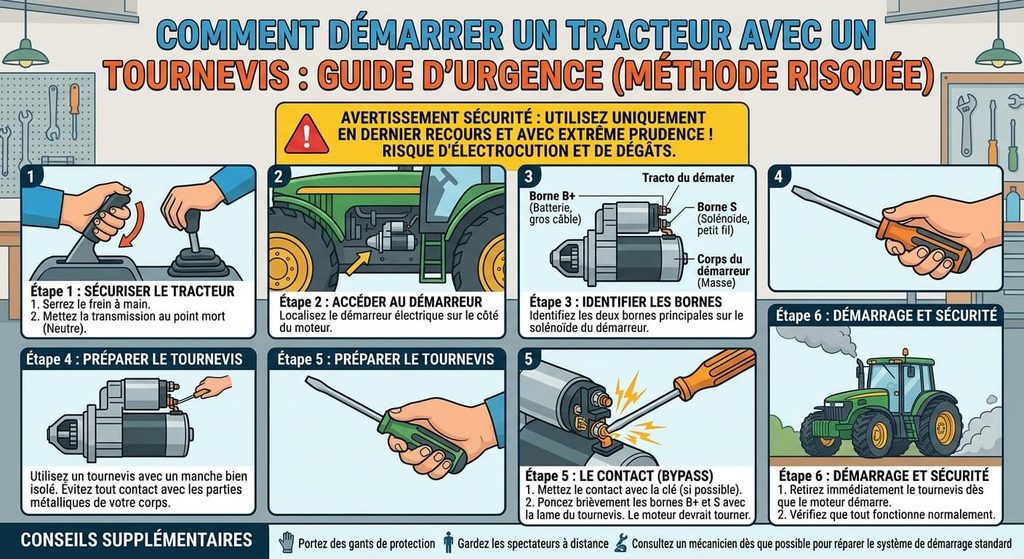

Démarrer un tracteur avec un tournevis consiste à shunter le contacteur à clé (neiman) hors service, en créant un pont électrique directement sur le solénoïde du démarreur, situé près de la batterie ou du démarreur. Repérez les deux bornes du solénoïde, une grosse cosse reliée à la batterie et une petite cosse reliée au neiman, puis mettez-les brièvement en contact avec la lame isolée d’un tournevis pour lancer le démarreur. Cette manipulation reste risquée : l’arc électrique produit se situe près des vapeurs de carburant, et elle désactive les sécurités normalement liées à la clé, comme l’arrêt automatique en l’absence de conducteur sur le siège.
Une méthode plus sûre consiste à relier directement un câble isolé entre la batterie et l’entrée du démarreur plutôt que de faire un arc au tournevis. Cette solution ne doit rester que temporaire, le temps de diagnostiquer la panne (neiman, solénoïde ou démarreur) et de remplacer la pièce défectueuse.
Ce qu’il faut retenir
- ⚠️ Vérification vitale du point mort : si une vitesse reste engagée, l’engin démarre et roule immédiatement sur la personne située au sol.
- 🔌 Le principe du shunt de commande : la manœuvre consiste à relier la borne positive de la batterie à la petite cosse d’excitation du solénoïde.
- 🪛 L’obligation d’un manche parfaitement isolé : le démarreur appelle une intensité de plusieurs centaines d’ampères capable de souder un outil non protégé.
- 🛑 Une procédure de dépannage temporaire : ce pontage manuel contourne les contacteurs de sécurité et impose de réparer le faisceau sans tarder.
Comment fonctionne le démarreur d’un engin agricole et quel est le rôle du solénoïde ?
Sur un tracteur ou une tondeuse autoportée, le démarreur réunit deux modules distincts : le moteur électrique principal chargé d’entraîner le volant d’inertie, et le solénoïde (ou relais d’engagement) fixé sur le dessus. Ce dernier assure une double mission synchronisée : il pousse le pignon denté (le lanceur) contre la couronne crantée du moteur tout en fermant les contacts internes de forte puissance pour faire tourner l’induit.
En situation normale, actionner la clé envoie une impulsion 12 volts depuis le tableau de bord vers la borne de commande du solénoïde (borne 50). Ce circuit traverse plusieurs contacteurs de sécurité : pédale d’embrayage, levier de boîte de vitesses et engagement de prise de force. Si un fil est coupé, si le neiman est oxydé ou si un capteur de position est défectueux, l’ordre ne parvient jamais au démarreur. Utiliser un tournevis pour relier la borne d’arrivée de batterie à cette petite cosse d’excitation permet de court-circuiter le faisceau de la cabine : l’électroaimant s’active en direct et entraîne le moteur sans passer par le neiman.
Quelles bornes relier pour shunter le démarreur d’un tracteur sans court-circuit ?
Avant d’approcher un outil du démarreur, il est indispensable de repérer la disposition des connecteurs en cuivre situés à l’arrière du solénoïde.
Le tableau ci-dessous recense les trois bornes présentes, leurs fonctions électriques et leur rôle lors d’un démarrage au tournevis :
| Borne du solénoïde | Raccordement d’origine | Conséquence lors du contact au tournevis |
|---|---|---|
| Borne B+ (ou Borne 30) | Gros écrou en cuivre recevant le câble rouge épais relié au pôle positif (+) de la batterie. | Point de départ sous tension permanente (12 V direct) sur lequel on appuie la lame. |
| Borne d’excitation (Borne 50) | Petite vis ou cosse plate recevant le fil fin venant du contacteur à clé de la cabine. | 🥇 Point de contact à effleurer : enclenche l’électroaimant, pousse le pignon et lance le moteur. |
| Borne inférieure de sortie (Borne M) | Gros écrou relié à une tresse en cuivre plate plongeant dans la carcasse du moteur électrique. | ⚠️ À ne pas ponter seule : fait tourner le moteur électrique dans le vide sans engager le pignon sur le volant moteur. |

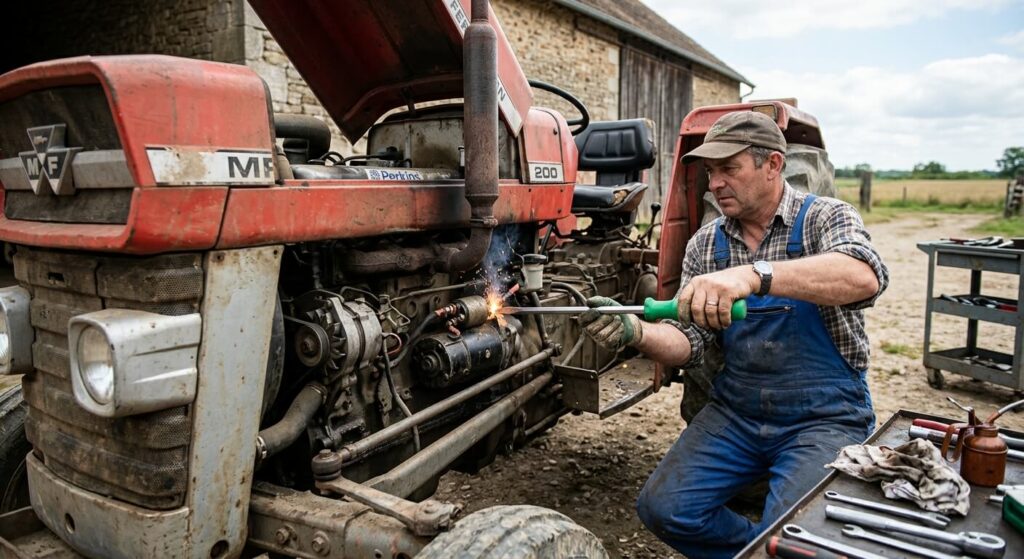

La manipulation consiste à poser le plat de la tige du tournevis fermement sur l’écrou B+, puis à basculer la pointe vers la petite borne d’excitation (borne 50). Dès que le moteur démarre, dégagez immédiatement l’outil d’un geste net pour ne pas laisser le pignon accroché au volant moteur en rotation.
Le rappel d’un formateur en sécurité agricole
« Le réflexe de démarrer au tournevis est responsable de nombreux accidents graves chaque année. L’opérateur est accroupi entre le bloc moteur et la roue motrice arrière. Si une vitesse est enclenchée par mégarde, l’engin avance dès le premier tour de démarreur et écrase la personne avant qu’elle ne puisse réagir. La règle absolue est de vérifier deux fois le point mort en cabine avant de toucher au métal. »
Quels sont les contrôles de sécurité obligatoires avant de toucher au solénoïde ?
Travailler directement sur le circuit de puissance d’un moteur impose des mesures de précaution strictes :

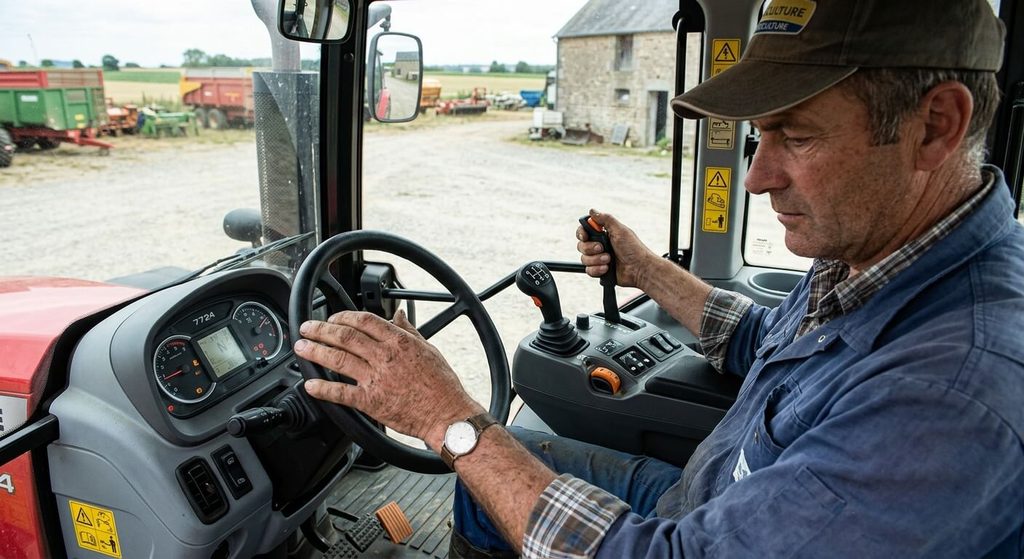

- Placez le levier de vitesses au point mort (neutre) et assurez-vous qu’aucun réducteur ou inverseur mécanique n’est engagé.
- Serrez fermement le frein de stationnement mécanique et bloquez les roues avec une cale en bois si le tracteur est arrêté sur un terrain en pente.
- Tournez la clé de contact sur la position ON au tableau de bord pour alimenter l’électrovanne de coupure sur la pompe à injection de gazole.
- Positionnez-vous de profil, le corps dégagé de la trajectoire des roues, sans jamais vous allonger sous le châssis face aux pneus.
Évitez également de porter des vêtements amples ou une veste ouverte dont les pans pourraient être aspirés par les pales du ventilateur ou la courroie d’accessoires dès l’allumage.
Quels risques matériels et électriques présente cette méthode de fortune ?
Le courant appelé lors du lancement d’un moteur diesel lourd peut atteindre entre 200 et 500 ampères selon la cylindrée.
Un mauvais positionnement de la lame peut provoquer un court-circuit franc avec la masse du bloc moteur. Si le tournevis touche simultanément la borne positive B+ et le carter en fonte du moteur, un arc électrique d’une grande violence se forme instantanément. Ce flash thermique peut faire fondre le métal de l’outil, détériorer les filetages en cuivre du solénoïde ou projeter des gouttes de métal incandescent. Il est impératif d’utiliser un tournevis d’électricien doté d’un manche en plastique épais et résistant, tout en portant des gants de protection en cuir épais et des lunettes de sécurité.
Comment trouver l’origine de la panne pour réparer le circuit de démarrage d’origine ?
Si le moteur s’ébroue au tournevis mais ne répond pas à la clé, le démarreur et la batterie sont en état de marche : la panne se situe sur la ligne de commande.
Munissez-vous d’une lampe témoin ou d’un multimètre pour tester le faisceau. Vérifiez d’abord l’état des fusibles principaux et la propreté des cosses de batterie. Contrôlez ensuite le contacteur à clé : la borne 50 doit sortir du 12 volts lorsque la clé est maintenue en position de démarrage. Si le courant sort du neiman mais n’arrive pas au démarreur, testez les contacteurs de sécurité situés sous la pédale d’embrayage ou sur la tringlerie de boîte de vitesses : avec la poussière et les vibrations, ces interrupteurs finissent souvent par s’oxyder ou se désaxer, coupant l’alimentation de commande de façon continue.
Foire Aux Questions (FAQ)
⚡ Pourquoi des étincelles se produisent-elles lors du contact avec le tournevis ?
L’apparition d’étincelles est normale au moment où la lame ferme le circuit sous une intensité de plusieurs centaines d’ampères. Maintenez un contact franc et net sans hésitation pour limiter les arcs électriques qui érodent les bornes en cuivre.
🔑 Le moteur peut-il partir si la clé de contact est coupée au tableau de bord ?
Non, dans la grande majorité des cas. Le démarreur va tourner et entraîner les pistons, mais l’électrovanne de la pompe à injection restera fermée sans courant, empêchant le gazole d’arriver dans les injecteurs (sauf sur les anciens tracteurs équipés d’une tirette d’arrêt manuelle).
🚜 Pourquoi le démarreur siffle-t-il sans faire tourner le moteur du tracteur ?
Ce bruit correspond à une mauvaise borne pontée : vous avez relié l’arrivée batterie à la borne inférieure M. Le moteur électrique du démarreur tourne à vide, mais l’électroaimant n’a pas poussé le pignon contre la couronne, ce qui empêche l’entraînement du moteur.
