Vous avez un vieux tracteur dont le faisceau électrique part en lambeaux, des fils coupés qui traînent partout, des courts-circuits inexpliqués ou un contacteur qui a fondu ? Refaire le faisceau de A à Z est tout à fait faisable en atelier, à condition de procéder avec méthode.
La première étape indispensable est de récupérer le schéma électrique d’origine de votre modèle avant de toucher quoi que ce soit. Sans schéma, vous avancez à l’aveugle et vous risquez de recréer exactement les mêmes problèmes. Les revues techniques constructeurs et les forums spécialisés par marque (Ferguson, Renault, Same, Deutz) en sont les meilleures sources. Ensuite vient le choix des câbles : on privilégie des câbles souples en cuivre multibrin, bien plus résistants aux vibrations que les câbles rigides, avec des sections adaptées à chaque circuit (1,5 mm² pour les signaux, 2,5 mm² pour les phares, 6 mm² minimum pour l’alimentation générale). Chaque fil sera repéré par des bagues d’identification colorées pour retrouver ses petits lors d’une panne future. Voici la méthode complète, du démontage à la mise en service.
Ce qu’il faut retenir
- ⚡ Section de câble : Utilisez du 6mm² ou plus pour la puissance et du 1.5mm² pour l’éclairage.
- 🔧 Protection : Protégez systématiquement les câbles avec de la gaine annelée ou tressée.
- 🛠️ Sertissage : Privilégiez des cosses de qualité serties avec une pince professionnelle.
- 📄 Repérage : Marquez chaque fil avec des étiquettes numérotées pour faciliter l’entretien futur.
Le choix des composants et l’importance de la section des câbles
Le principal danger lors de la réfection d’un faisceau est d’utiliser des fils trop fins pour l’ampérage demandé. Pour le circuit de charge entre l’alternateur et la batterie, ainsi que pour le solénoïde du démarreur, des câbles de forte section sont impératifs pour éviter la chauffe et les chutes de tension. Pour l’éclairage et les accessoires (gyrophare, feux de travail), du fil de 1.5 mm² ou 2.5 mm² suffit généralement. Il est fortement conseillé d’utiliser du câble souple multibrins, plus résistant aux vibrations répétées du moteur diesel. Ne négligez jamais la qualité de l’isolant : il doit être résistant à la chaleur et aux projections d’huile pour ne pas devenir cassant après seulement quelques saisons d’utilisation intensive.
| Circuit | Section recommandée | Protection fusible |
|---|---|---|
| Démarreur / Batterie | 25 mm² à 50 mm² | Sans (direct) |
| Alternateur (charge) | 6 mm² à 10 mm² | 30A – 50A |
| Éclairage LED / Klaxon | 1.5 mm² | 7.5A – 10A |
Méthodologie de montage : du schéma théorique à la pose réelle

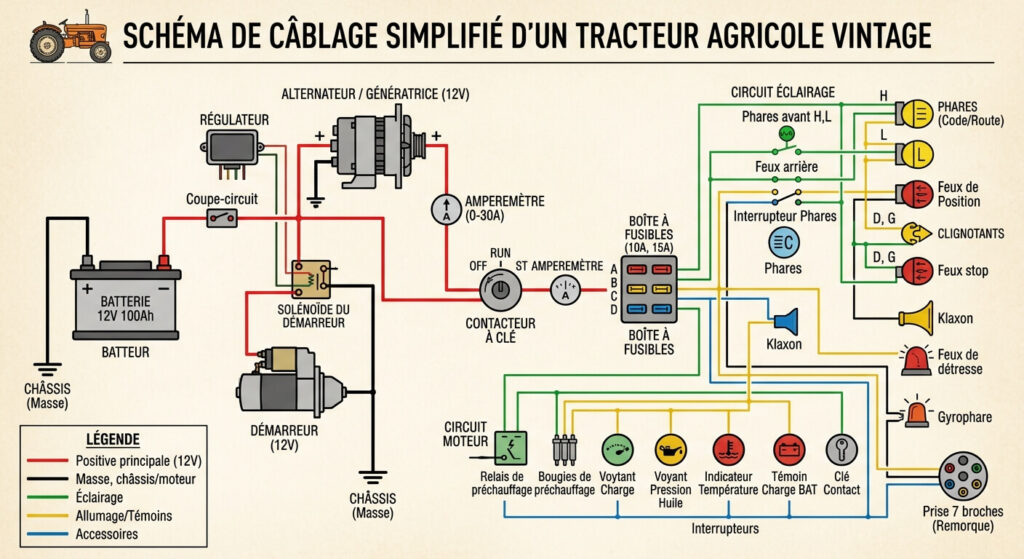

Avant de couper le moindre fil, dessinez un schéma clair incluant les fusibles et les relais. Commencez par installer les composants principaux (boîte à fusibles neuve, contacteur à clé) puis tirez les lignes une par une. L’utilisation de gaine thermorétractable aux extrémités des cosses garantit une étanchéité parfaite contre la poussière et l’humidité, ennemis n’°1 des contacts électriques agricoles. Évitez les dominos et les épissures à la main qui finissent toujours par créer des faux contacts. Un faisceau bien rangé, fixé le long du châssis avec des colliers rilsan et protégé par des passe-fils en caoutchouc lors du passage à travers les tôles, est l’assurance d’un tracteur qui démarrera au quart de tour pendant encore vingt ans.
L’avis du Restaurateur
« La masse est souvent négligée sur les vieux tracteurs. Ne vous contentez pas de brancher le (-) sur la carrosserie rouillée. Tirez un câble de masse direct entre la batterie et le bloc moteur. C’est le secret pour un démarreur vigoureux et des phares qui ne clignotent pas au rythme du moteur. »
L’intégration de protections : boîtier de fusibles et relais de puissance
Les tracteurs anciens étaient souvent dépourvus de fusibles, ce qui causait des incendies au moindre court-circuit. Lors de la réfection, installez une boîte à fusibles moderne (type ATO) dans un endroit accessible et sec. Pour les accessoires gourmands comme les phares de travail à LED ou une pompe électrique, utilisez des relais. Le relais permet de faire passer la puissance directement de la batterie vers l’accessoire, protégeant ainsi votre interrupteur au tableau de bord. Cela évite que les commandes ne chauffent et réduit la longueur des câbles de forte section. Cette architecture moderne rend votre tracteur non seulement plus fiable, mais aussi beaucoup plus facile à diagnostiquer en cas de panne de composant.
La protection contre les agressions extérieures et les rongeurs
Un tracteur passe une grande partie de sa vie exposé à la poussière, aux projections de terre et parfois aux souris qui adorent l’isolant des câbles. Pour protéger votre travail, insérez l’intégralité du faisceau dans de la gaine annelée fendue de qualité automobile. Cette gaine offre une protection mécanique contre les frottements sur le châssis et complique la tâche des nuisibles. Aux points de jonction, utilisez des boîtes de dérivation étanches ou du ruban adhésif toilé haute température. Enfin, assurez-vous que le faisceau ne passe pas trop près du collecteur d’échappement ou des pièces mobiles comme les courroies d’accessoires, au risque de voir vos efforts fondre ou s’arracher dès la première sortie aux champs.
Check-list pour un faisceau réussi :
- Utilisez des codes couleurs standard (Rouge = +, Noir = Masse, Bleu = Éclairage).
- Sertissez vos cosses avec une pince à cliquet pour un serrage homogène.
- Testez chaque circuit avec un multimètre avant de rebrancher la batterie.
- Installez un coupe-batterie général pour isoler le circuit lors des arrêts prolongés.
Foire Aux Questions (FAQ)
⚡ Puis-je utiliser du câble électrique de maison (220V) ?
C’est fortement déconseillé. Les fils rigides utilisés en bâtiment cassent rapidement avec les vibrations du moteur diesel. Le câble automobile/agricole est composé de nombreux brins de cuivre fins, ce qui lui confère la souplesse nécessaire pour endurer les mouvements du châssis sans rompre.
🚜 Comment passer d’une dynamo à un alternateur ?
C’est une modification courante lors d’une réfection. L’alternateur inclut souvent son propre régulateur, vous pouvez donc supprimer l’ancien boîtier régulateur externe. Il faut simplement tirer un gros câble vers le (+) batterie et un petit fil d’excitation vers le témoin du tableau de bord.
💰 Quel budget pour refaire l’électricité complète d’un tracteur ?
Pour un tracteur standard (type Massey Ferguson 135 ou Renault D22), comptez entre 100 € et 250 € de fournitures (câbles, gaines, cosses, boîte à fusibles, interrupteurs). C’est un investissement rentable qui évite des pannes immobilisantes en pleine saison de foin.
