P0238 signifie « capteur de pression de suralimentation, circuit haut » : le calculateur reçoit un signal trop élevé. Sur le 1.6 HDi, la cause la plus citée est le capteur de pression ou son connecteur, parfois un câblage frotté en court-circuit. Un test tranche : lisez la pression à la valise contact mis, moteur à l’arrêt ; si elle affiche une valeur élevée à vide, le défaut est électrique (capteur ou faisceau). Si elle est normale mais dépasse la consigne en charge, il s’agit d’une vraie surpression : géométrie variable grippée, électrovanne bloquée ou poumon de commande fatigué. Un capteur coûte quelques dizaines d’euros, mais ne le remplacez qu’après avoir écarté le faisceau, sous peine de répéter la panne.
Infos à retenir
- 📈 Une pression de turbo mesurée trop haute : le capteur MAP envoie un signal dépassant la valeur maximale tolérée par le calculateur.
- 🕹️ La géométrie variable grippée par la suie : sur les versions 110 ch, les ailettes internes du turbo restent bloquées en position fermée.
- ⚡ L’électrovanne de turbo souvent coupable : située derrière le moteur, cette pièce de régulation à dépression perd son étanchéité interne.
- 🔌 Le faisceau électrique du capteur fragilisé : les vibrations du moteur 1.6 HDi finissent par couper les fils à la base de la fiche.
Que signifie techniquement le code P0238 dans le calculateur moteur ?

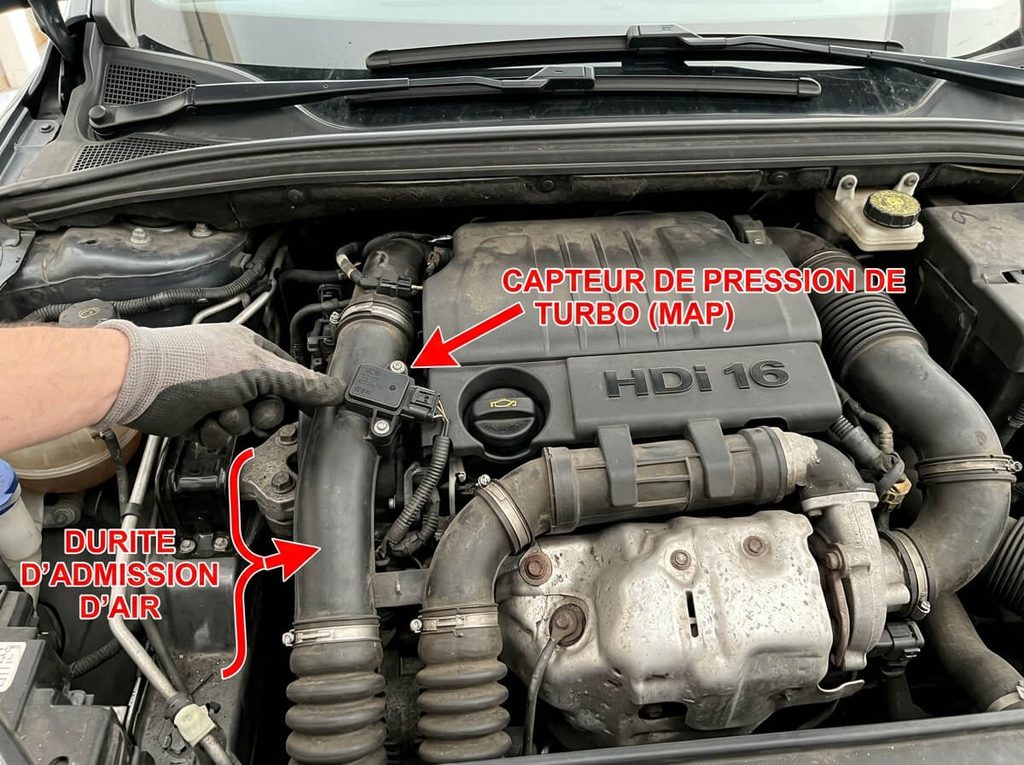

Pour donner du couple au moteur tout en limitant la cylindrée, le 1.6 HDi est gavé en air comprimé par un turbocompresseur. La pression régnant dans le circuit d’admission d’air est mesurée en continu par le capteur de pression de suralimentation (capteur MAP) fixé sur la tubulure plastique.
Le code d’erreur P0238 a pour définition officielle : « Capteur de pression absolue du collecteur d’admission A, circuit de suralimentation – valeur d’entrée trop haute ». Cela signifie que le calculateur moteur reçoit une tension électrique anormalement élevée (souvent supérieure à 4,8 volts), interprétée comme une surpression dangereuse pour les bielles et la culasse (dépassant parfois 2,5 bars relatifs). Par sécurité, pour éviter que le moteur n’explose ou que les durites d’échangeur ne se fendent sous la charge, le calculateur coupe immédiatement la commande de turbo et verrouille l’injection en mode refuge bridé.
Le conseil d’un mécanicien spécialiste des diesels PSA
« Sur le 1.6 HDi 110 avec turbo Garrett à géométrie variable, vérifiez en premier la petite tige métallique de la wastegate. Moteur coupé, attrapez-la avec les doigts : elle doit monter et descendre librement sur environ un centimètre sans aucun point dur. Si elle ne bouge pas ou qu’elle accroche à mi-course, ce n’est pas le capteur qui est mort, ce sont les ailettes du turbo qui sont calaminées par les trajets à bas régime. »
Capteur MAP, électrovanne ou turbo : le tableau de localisation de la panne
Pour poser le bon diagnostic sans démonter inutilement le turbocompresseur, classez les causes selon les contrôles réalisés :
| Composant incriminé | Manifestation concrète de la panne | Solution de remise en état recommandée |
|---|---|---|
| Capteur de pression de suralimentation (MAP) | Défaut présent dès la mise du contact moteur éteint ; lecture figée à 2 500 mbar à la valise. | Remplacer le capteur situé sur le doseur d’air (pièce à environ 25 € à 45 €). |
| Électrovanne de régulation de turbo (dépression) | La coupure survient uniquement en pleine accélération au-delà de 2 800 tr/min sur un rapport haut. | Remplacer l’électrovanne à dépression située en bas derrière le bloc moteur (environ 40 €). |
| Géométrie variable du turbocompresseur calaminée | La tige de commande est grippée mécaniquement en position de surpression maximale. | 🔴 Dégrippage manuel au nettoyant four/suie ou remplacement du turbocompresseur si jeu d’axe. |
| Petite durite de dépression fissurée ou poreuse | Manque de vide pour piloter la capsule pneumatique du turbo ; sifflement d’air. | Contrôler la boucle de durites souples reliant la pompe à vide et l’électrovanne (5 € de tuyau). |
Ce tableau démontre que le code P0238 n’est pas une sentence de mort pour le turbo : dans près de la moitié des interventions d’atelier, le remplacement de l’électrovanne de régulation ou du capteur MAP suffit à effacer la panne définitivement.
Les 3 contrôles d’atelier à réaliser avant de condamner le turbocompresseur
Pour isoler le dysfonctionnement à la maison sans matériel sophistiqué, procédez dans l’ordre suivant :
- Contrôlez les trois fils électriques du capteur MAP : tirez doucement sur chaque fil à l’arrière de la prise ; les vibrations du moteur 1.6 HDi cisaillent souvent les fils de cuivre sous la gaine plastique sans que cela ne se voie de l’extérieur.
- Testez le déplacement de la géométrie variable : à l’aide d’une seringue ou d’une pompe à dépression manuelle (Mityvac) branchée sur la capsule du turbo, vérifiez que la tige métallique rentre et sort avec fluidité sans à-coups dès que le vide s’applique.
- Vérifiez la membrane de l’électrovanne de turbo : cette petite pièce noire fixée à l’arrière droit du moteur près du cardan reçoit deux durites de dépression. Si son filtre d’air interne est colmaté, elle ne libère plus la dépression et maintient le turbo en pleine charge en permanence.
Si la géométrie variable coulisse librement et que le faisceau électrique est intact, le changement de l’électrovanne et du capteur MAP résout l’incident dans l’immense majorité des cas.

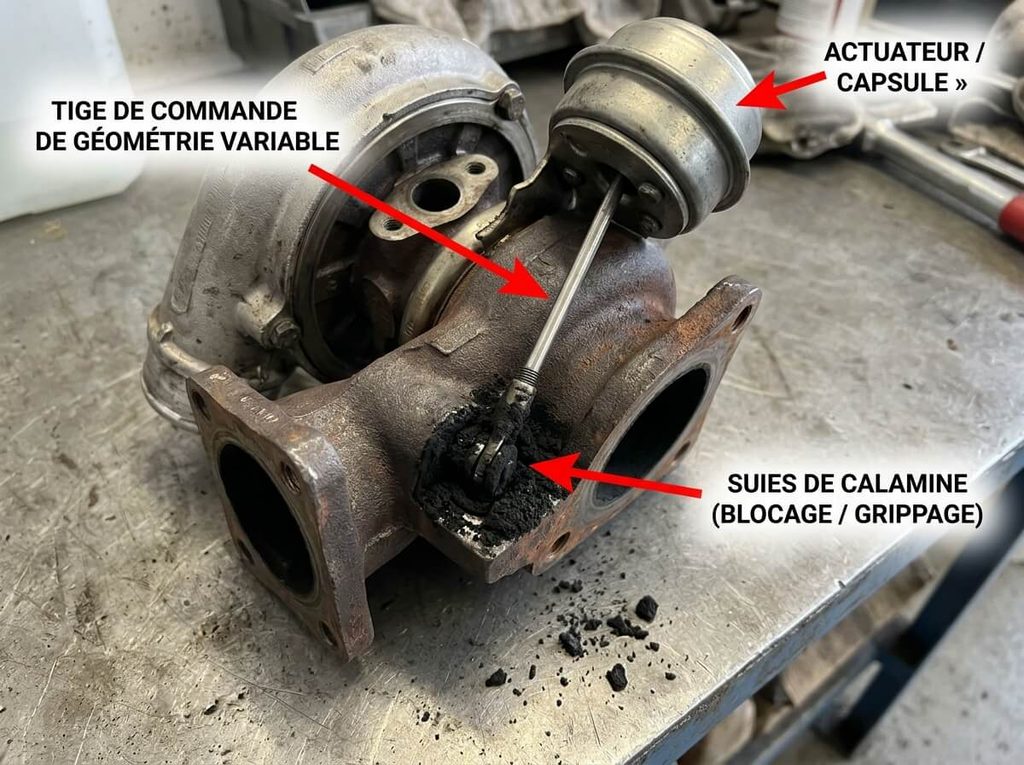

Comment décalaminer un turbo sans le démonter complètement ?
Si le diagnostic confirme que ce sont les suies qui bloquent les ailettes du turbocompresseur :
Lorsque le grippage est débutant, il est parfois possible de sauver le turbo sans le remplacer. Débranchez la durite d’échappement à la sortie du turbo et injectez une mousse décalaminante spéciale haute température directement dans le carter de turbine côté chaud. Laissez agir le solvant pendant une heure pour dissoudre la calamine grasse, puis actionnez manuellement la tige de commande d’avant en arrière des dizaines de fois avec une pince pour libérer le débattement des ailettes. Remontez l’ensemble, laissez chauffer le moteur au ralenti, puis réalisez un essai routier dynamique en montant progressivement dans les tours pour évacuer les résidus ramollis par l’échappement.
Foire Aux Questions (FAQ)
🚗 Peut-on continuer de rouler en mode dégradé avec le code P0238 ?
Vous pouvez rouler pour rentrer chez vous ou aller au garage, mais la voiture n’a plus de reprise et les dépassements deviennent très dangereux : évitez les trajets prolongés sur autoroute, car une surpression non régulée peut à terme fissurer l’échangeur d’air (intercooler) ou tordre l’axe du turbo.
🔄 Pourquoi le moteur retrouve-t-il sa puissance après avoir coupé et remis le contact ?
Couper le contact réinitialise provisoirement la boucle électronique du calculateur et efface le mode dégradé d’urgence : la pleine puissance revient jusqu’à la prochaine forte sollicitation de l’accélérateur qui reproduira l’incohérence de pression et reverrouillera le moteur.
🧰 Faut-il changer le tuyau de graissage lors du remplacement d’un turbo sur 1.6 HDi ?
Oui, c’est une recommandation impérative du constructeur PSA : le conduit d’alimentation en huile intègre un petit tamis filtre qui se bouche avec les dépôts de calamine ; ne jamais remonter un turbo neuf sans remplacer le tuyau d’arrivée d’huile neuf sous peine de casser le turbo neuf en moins de 1 000 kilomètres.
