Que ce soit pour concevoir un quai de chargement, dessiner un rond-point ou simplement comprendre pourquoi ce camion bloque toute la rue en tournant, la question du rayon de braquage d’un semi-remorque est centrale dans la logistique et l’urbanisme. Contrairement à une voiture qui suit une courbe simple, un ensemble articulé (tracteur + remorque) balaie une surface large. Cette surface, appelée « épure de giration », est strictement encadrée par le Code de la route européen pour garantir que ces géants puissent circuler sans écraser les trottoirs… ou les piétons.
Les infos à retenir

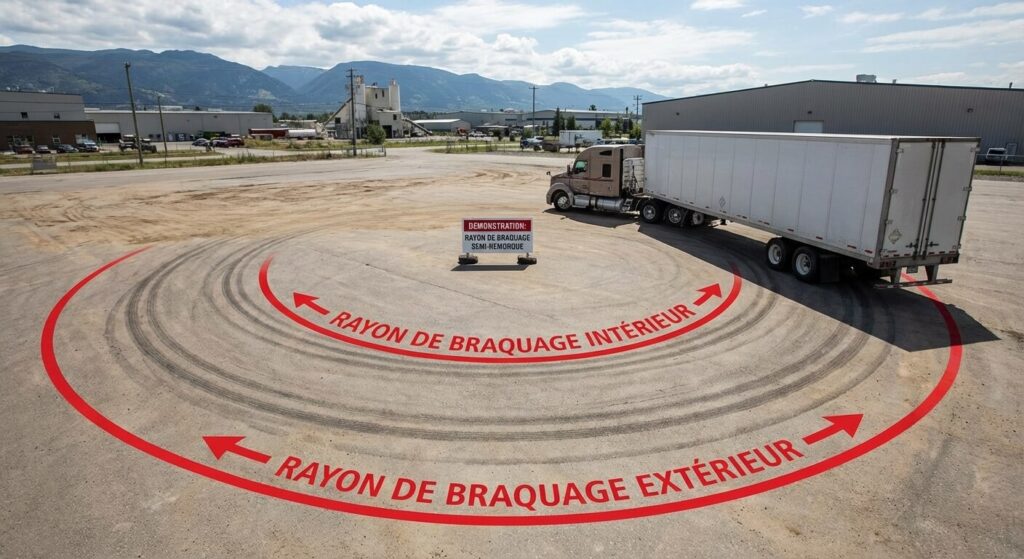

- ⭕ La norme (Le « S » de giration) : Tout véhicule doit pouvoir s’inscrire dans un anneau compris entre un rayon extérieur de 12,50 m et un rayon intérieur de 5,30 m. C’est la loi.
- 📐 Le balayage (Porte-à-faux) : Attention à l’arrière ! Quand le camion tourne, l’arrière de la remorque déporte vers l’extérieur (balayage). Ce déport est limité à 0,80 m par la réglementation.
- 🚜 Le tracteur vs l’ensemble : Le tracteur seul braque court (environ 7-8m de rayon), mais c’est la remorque qui coupe le virage à l’intérieur, imposant au chauffeur d’élargir sa trajectoire.
- 🏗️ En pratique : Pour faire un demi-tour complet sans manœuvre, un semi-remorque standard a besoin d’une place d’environ 25 mètres de diamètre.
L’épure de giration réglementaire (Code de la route)
En Europe, les dimensions ne sont pas laissées au hasard. L’article R312-10 du Code de la route définit la maniabilité obligatoire. Pour être homologué, un camion (quel que soit sa longueur, jusqu’à 16,50 m pour un semi standard) doit pouvoir effectuer un demi-tour complet en restant à l’intérieur d’un anneau imaginaire, évitant ainsi tout risque de roue arrière bloquée.
- Rayon Extérieur : 12,50 mètres. C’est le mur qu’il ne faut pas toucher avec le coin avant du pare-chocs.
- Rayon Intérieur : 5,30 mètres. C’est le trottoir qu’il ne faut pas escalader avec les roues arrière de la remorque.
Cette « bande passante » de 7,20 mètres de large est l’espace vital du camion en virage serré. C’est pour cela que les ronds-points routiers sont dimensionnés ainsi.
Les facteurs qui influencent le braquage
Tous les camions ne sont pas égaux face au virage.
- L’empattement (Kingpin to Axle) : C’est la distance entre le pivot d’attelage (la cheville ouvrière sous la remorque) et le centre des essieux arrière. Plus cette distance est longue, plus la remorque « coupe » le virage à l’intérieur (phénomène de la corde).
- Les essieux directeurs : Certaines semi-remorques (livraison urbaine, convois exceptionnels) sont équipées d’essieux arrière directeurs ou auto-vireurs. Cela réduit considérablement le rayon de braquage et permet de passer dans des « trous de souris ».
- Le porte-à-faux arrière : La distance entre les roues arrière et le cul du camion. Plus il est long, plus le cul du camion balaie l’extérieur du virage, menaçant les voitures situées sur la file de gauche ou les panneaux de signalisation.
Conception de voirie et quais : les marges de sécurité
Si la norme est de 12,50 m, dans la réalité, il faut prévoir plus. Un chauffeur n’est pas un robot et ne conduit pas au millimètre. Sans ces précautions, le camion restera bloqué. Pour une aire de manœuvre confortable (mise à quai), les architectes prévoient généralement :
- Une profondeur de cour de 30 à 35 mètres devant les quais.
- Un rayon de courbure des trottoirs d’accès de 10 à 15 mètres pour éviter que les pneus ne montent sur les bordures.
Si l’espace est contraint, le chauffeur devra s’y reprendre à plusieurs fois (manœuvres), bloquant la circulation et usant prématurément l’embrayage et les pneus.
L’avis du formateur Poids-Lourd
« Le secret du braquage en semi, c’est ‘va chercher loin’. Le conducteur doit retarder son braquage au maximum pour emmener la remorque. C’est contre-intuitif pour un automobiliste qui plonge à la corde. C’est pourquoi on voit souvent des camions se déporter complètement à gauche avant de tourner à droite. Automobilistes, ne vous engouffrez jamais dans cet espace à droite, c’est un piège mortel ! »
Une géométrie implacable
Le rayon de braquage d’un semi-remorque est une contrainte physique indépassable. Si l’infrastructure (ville, rond-point) ne respecte pas les 12,50 m / 5,30 m, le camion restera bloqué, quoi qu’il arrive.
Foire Aux Questions (FAQ)
📏 Quelle est la longueur max d’un semi ?
En Europe, la longueur maximale d’un ensemble articulé standard est de 16,50 mètres (18,75 m pour un camion-remorque type train routier). Les « Eco-Combi » ou méga-camions (25,25 m) sont en test sur certains itinéraires mais dérogent aux règles classiques de giration.
🚛 Pourquoi les roues arrière ripent-elles ?
Sur un tridem (3 essieux arrière), les essieux sont fixes. En virage serré, les pneus sont traînés latéralement sur le bitume car ils ne sont pas dans l’axe du virage. C’est ce qui laisse des traces noires et abîme la chaussée. C’est le « ripage ».
🔙 Le rayon est-il le même en marche arrière ?
Physiquement oui, mais la manœuvre est beaucoup plus complexe. En marche arrière, le conducteur « casse » l’attelage. Il peut techniquement faire pivoter la remorque sur elle-même (presque à 90°), ce qui permet de rentrer dans des espaces plus étroits qu’en marche avant, au prix d’une grosse contrainte sur les pneus et la mécanique.
