Propriétaires de véhicules PSA, Ford ou Mazda équipés du fameux moteur DV6, le bruit rythmé de « pschitt pschitt » au rythme du moteur vous est probablement douloureusement familier. La fuite du joint d’injecteur est la maladie chronique numéro un de ce bloc. Pour éradiquer cette odeur de gaz d’échappement dans l’habitacle et sauver votre turbo d’une casse imminente, le remplacement de ce petit joint en cuivre est indispensable. Cependant, la réussite de cette opération repose sur une donnée mathématique vitale : le couple de serrage de la bride d’injecteur du 1.6 HDi.
Serrer au jugé avec une clé standard sur ce moteur DV6 en aluminium est la pire erreur que puisse commettre un mécanicien amateur. Un sous-serrage garantit le retour immédiat de la fuite, tandis qu’un serrage excessif provoque l’étirement des goujons, voire la fissure irrémédiable de la culasse. Pour garantir l’étanchéité parfaite de vos puits d’injecteurs sans tout détruire, découvrez les valeurs officielles préconisées par le constructeur et les étapes rigoureuses à respecter à l’aide de votre clé dynamométrique.
Ce qu’il faut retenir
- 🔧 L’outil indispensable : L’opération exige une clé dynamométrique de faible capacité et un cadran de serrage angulaire de haute précision.
- ⚙️ Les valeurs officielles (16v) : Le serrage s’effectue en deux passes : un pré-serrage à 4 Nm (0,4 daN.m), suivi d’un serrage angulaire de 65°.
- 🧼 La propreté absolue : Le fond du puits et la portée du joint doivent être fraisés et brillants ; la moindre particule de calamine annulera l’étanchéité.
- ⚠️ Le risque de casse : Ne réutilisez jamais les anciens goujons ou écrous de bride ; ils s’étirent à la chaleur et cassent lors du nouveau serrage.
Pourquoi les joints d’injecteurs fuient-ils tant sur le 1.6 HDi ?
Avant de saisir vos outils, il est intéressant de comprendre le défaut de conception du bloc 1.6 HDi 16 soupapes (DV6TED4). Sur ce moteur, les injecteurs sont maintenus par de longues brides métalliques en forme de « Y », fixées par deux fines colonnettes (goujons) et deux écrous. Sous la pression phénoménale des compressions du moteur, ces fines brides ont tendance à fléchir et les écrous peuvent se desserrer d’une fraction de millimètre avec les vibrations.
Dès que la pression s’échappe, le gaz de combustion brûlant remonte le long du corps de l’injecteur. Ce gaz cuit l’huile moteur environnante et se transforme en une pâte noire et dure comme du goudron (la calamine). Cette calamine pollue alors le circuit d’huile du moteur, vient colmater la crépine de la pompe à huile, et prive le turbocompresseur de sa lubrification, causant sa destruction rapide. C’est pourquoi une simple fuite de gaz au niveau du joint en cuivre est une urgence mécanique absolue.
Les valeurs exactes de serrage pour le bloc 1.6 HDi 16v
La documentation technique officielle du groupe PSA (Peugeot Citroën) est très stricte concernant la procédure de remontage des injecteurs sur le moteur 16 soupapes (le plus touché par ces fuites). Il est formellement interdit de serrer « au pif ». L’intervention s’effectue obligatoirement en deux passes distinctes pour garantir un écrasement homogène et parfait du joint en cuivre neuf.

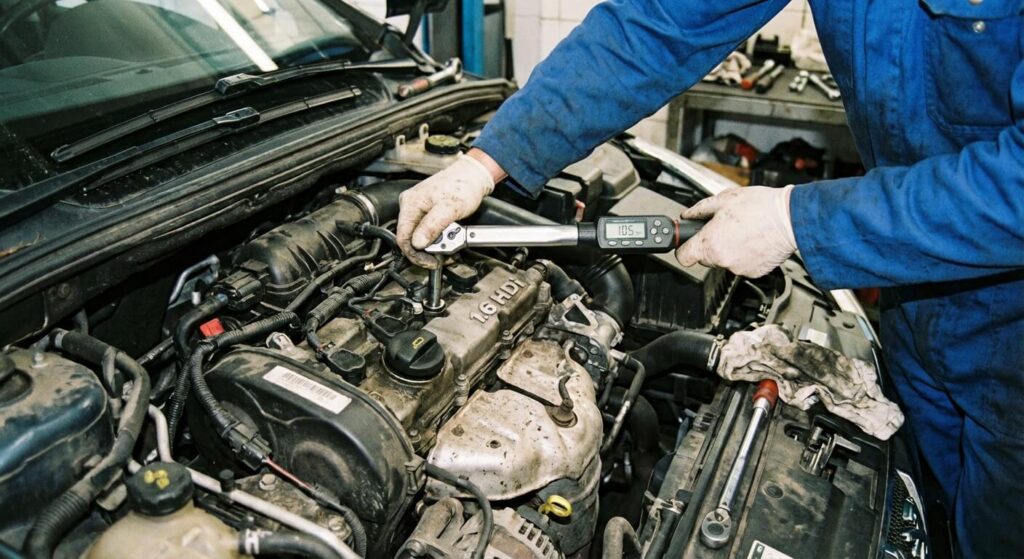

La procédure officielle se déroule ainsi : vous devez d’abord appliquer un pré-serrage très léger avec votre clé dynamométrique réglée sur 0,4 daN.m (soit 4 Nm). Serrez alternativement l’écrou de gauche et l’écrou de droite pour que la bride descende bien à plat. Une fois ce faible couple atteint (la clé clique presque immédiatement), munissez-vous de votre clé à cadran angulaire. Vous devez appliquer un angle strict de 65 degrés supplémentaires sur chaque écrou. Ce serrage angulaire final garantit l’étirement élastique parfait du goujon pour maintenir la pression de la bride contre la culasse sans arracher le filetage en aluminium.
Tableau : Procédure de serrage des brides (Moteur DV6TED4 16v)
| Étape de l’intervention | Outil professionnel requis | Valeur ou couple à appliquer |
|---|---|---|
| Étape 1 : Pré-serrage des 2 écrous. | Clé dynamométrique (faible plage). | 4 Nm (0,4 daN.m) |
| Étape 2 : Serrage définitif. | Clé avec cadran de serrage angulaire. | Angle de 65° (+/- 5°) |
| Étape 3 : Contrôle visuel du montage. | Œil nu. | La bride doit être parfaitement horizontale. |
L’avertissement du Spécialiste Diéséliste
« Je récupère chaque mois des culasses détruites par des mécaniciens du dimanche. La plus grande erreur sur le 1.6 HDi est de vouloir resserrer brutalement les écrous de la bride dès qu’on entend le ‘pschitt pschitt’, sans extraire l’injecteur. La calamine est déjà passée sous le joint ! Serrer plus fort va simplement arracher le goujon hors de la culasse ou casser la bride en deux. La seule méthode viable est d’extraire l’injecteur, de passer un alésoir (fraise) dans le fond du puits pour retrouver un aluminium brillant et parfaitement plat, de mettre un joint en cuivre neuf dans le bon sens, et d’utiliser systématiquement des vis ou écrous neufs avant de respecter les 4 Nm + 65 degrés. »

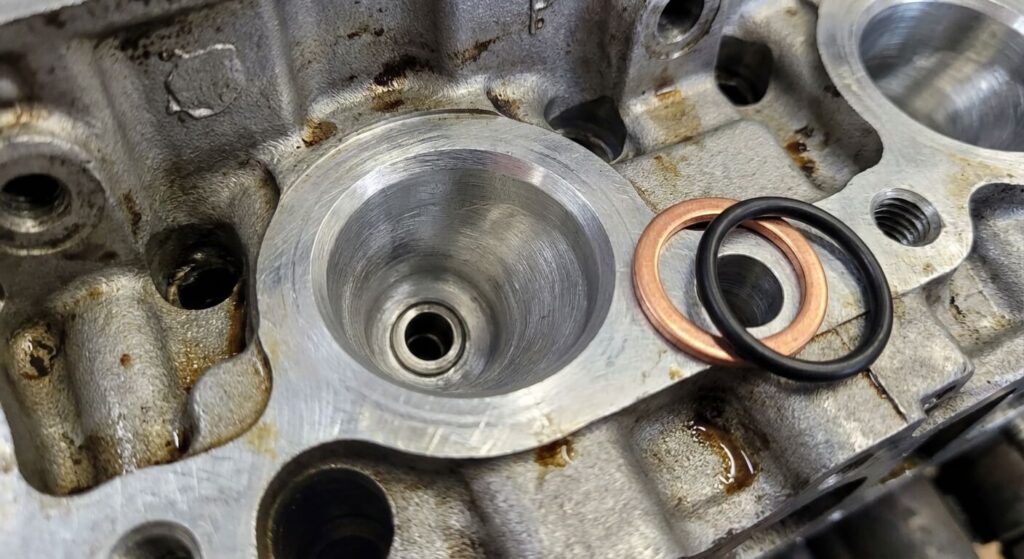

Préparation vitale : Le nettoyage du puits d’injecteur
Comme le rappelle l’expert, le respect scrupuleux du couple de serrage ne servira rigoureusement à rien si la surface de contact n’est pas stérile. Une fois l’injecteur gorgé de goudron extrait, le fond du puits dans la culasse est noirci par le carbone. Le joint en cuivre flambant neuf ne pourra pas s’écraser de manière étanche sur cette surface irrégulière.
Vous devez impérativement utiliser un kit de nettoyage pour puits d’injecteur. Utilisez de longs cotons-tiges industriels imbibés de solvant pour retirer la calamine grasse, puis passez une brosse métallique douce. Enfin, l’étape reine consiste à utiliser un alésoir manuel (une fraise). Tournez-le très doucement à la main pour « surfacer » la portée du joint au fond du trou. L’objectif est d’obtenir un anneau d’aluminium parfaitement lisse, propre et brillant. Un coup de soufflette ou d’aspirateur final avec un tube fin permettra d’évacuer les copeaux avant de replacer l’injecteur.
Que faire en cas de vis ou goujon cassé dans la culasse ?
C’est le drame qui guette tout mécanicien travaillant sur ce moteur. Si vous avez serré trop fort, ou si le goujon d’origine s’était soudé avec la chaleur, il arrive qu’il casse net au ras de la culasse. Dans cette situation, il ne faut surtout pas tenter de percer au hasard avec une perceuse, au risque de détruire irrémédiablement la culasse en aluminium très tendre.
Il existe des « kits d’extraction de goujons d’injecteur PSA » professionnels. Ces kits fournissent des guides de perçage ultra-précis qui se centrent sur le puits de l’injecteur. Ils permettent de percer le cœur de la vis cassée en acier dur de manière parfaitement droite, sans toucher l’aluminium autour. Une fois la vis percée, un extracteur ou la pose d’un filet rapporté (Hélicoïl) permettra de recréer un filetage neuf et solide pour y visser votre nouveau goujon en toute sécurité.
Foire Aux Questions (FAQ)
🔄 Doit-on resserrer les injecteurs après avoir roulé 1 000 kilomètres ?
Non, ce n’est pas nécessaire et c’est même déconseillé sur ce type de montage moderne. Le serrage angulaire permet d’amener le goujon ou la vis à sa limite d’élasticité parfaite (la tension idéale). Si votre portée de joint a été parfaitement rectifiée et nettoyée, et que le couple de 4 Nm + 65° a été respecté avec des fixations neuves, l’ensemble ne bougera plus. Vouloir redonner un « petit coup de clé » par sécurité quelques semaines plus tard risque uniquement de briser l’écrou ou de cisailler le goujon à ras de la culasse.
🛠️ Y a-t-il une différence de serrage avec le nouveau moteur 1.6 HDi 8 soupapes (DV6C) ?
Oui, et la confusion entre les deux générations de moteurs est très dangereuse. À partir de 2010, PSA a corrigé le tir en sortant le moteur DV6C (8 soupapes). Sur ce nouveau moteur, la fixation des injecteurs est totalement différente : il n’y a plus de bride en « Y » avec deux petits écrous, mais une bride massive traversée par une seule grosse vis centrale (clé Allen ou Torx). Le couple de serrage est donc logiquement différent. Pour le moteur 8 soupapes, les revues techniques préconisent généralement un premier serrage à 15 Nm, suivi d’un serrage angulaire de 65 degrés. Ne confondez jamais les données du 16v et du 8v.
🔎 Dans quel sens faut-il poser le nouveau joint en cuivre de l’injecteur ?
C’est un détail crucial pour l’étanchéité. Les joints en cuivre d’injecteur (souvent fournis avec un épaulement intérieur ou une forme très légèrement bombée) possèdent un sens de montage. La règle générale en mécanique est que la partie la plus large ou le côté plat (le dos du joint) doit être placé côté culasse (au fond du trou), tandis que la partie bombée ou présentant la lèvre intérieure doit être tournée vers le haut, en contact direct avec le nez de l’injecteur. Au moment du serrage angulaire, cette lèvre va s’écraser contre l’acier dur de l’injecteur pour former une barrière anti-fuite parfaite.
