Un cylindre ovalisé, ici le cylindre moteur et non une canalisation ou un maître-cylindre de frein, a perdu sa forme ronde à cause de l’usure inégale du piston et des cycles de chauffe répétés. Le signe le plus révélateur reste un claquement métallique à froid qui disparaît une fois le moteur chaud, la dilatation du piston refermant le jeu excessif. S’y ajoutent souvent perte de puissance, surconsommation d’huile et fumée bleue. Pour confirmer, mesurez l’alésage au comparateur à plusieurs hauteurs et selon deux axes, avant d’envisager un réalésage ou un changement de chemise.
Ce qu’il faut retenir
- 📐 Une usure asymétrique inévitable : causée par la poussée latérale du piston lors des temps moteurs de descente et de compression.
- 🛢️ Les deux symptômes majeurs : perte de puissance par fuite de compression et consommation d’huile avec fumée bleue à l’échappement.
- 🔬 Une mesure précise au comparateur d’alésage : relevé obligatoire en croix (axe X et Y) à trois hauteurs différentes du cylindre.
- ⚙️ La solution du réalésage à cote réparation : ré-usiner le bloc moteur et poser des pistons et segments neufs surdimensionnés (+0,25 mm / +0,50 mm).
Pourquoi et comment un cylindre de moteur devient-il ovale avec le temps ?
L’ovalisation d’un cylindre n’est pas un défaut de fabrication, mais le résultat mécanique direct de la cinématique de l’embiellage (liaison piston-axe-bielle-vilebrequin).
Cette usure asymétrique s’explique par deux phénomènes physiques continus :
- La poussée latérale oblique de la bielle (effort de basculement) : lors de la phase d’explosion, le gaz pousse violemment sur le piston pendant que la bielle est inclinée. Cette inclinaison plaque la jupe du piston avec une force immense contre la paroi du cylindre perpendiculaire à l’axe du vilebrequin (côté poussée majeure).
- Le frottement abrasif des segments : les segments métalliques frottent deux fois plus fort sur les faces avant/arrière que sur les faces latérales où passe l’axe de piston.
- Les variations thermiques de la culasse : les dilatations répétées à chaud et à froid déforment la matière métallique du bloc au fil des centaines de milliers de cycles de chauffe.
Avec le temps, le diamètre transversal devient nettement plus large que le diamètre longitudinal, créant une forme ovale invisible à l’œil nu mais critique pour l’étanchéité.
Quels sont les symptômes mécaniques d’un cylindre ovalisé et les tolérances admises ?
Lorsque l’ovalisation dépasse les tolérances constructeur, les segments ne parviennent plus à épouser le contour de la paroi, créant des fuites de gaz et d’huile.
Le tableau ci-dessous recense les conséquences techniques et les seuils de tolérance d’usure selon l’ampleur de la déformation :
| Niveau d’ovalisation mesuré | Symptômes observés sur le fonctionnement moteur | Décision d’atelier et réfection nécessaire |
|---|---|---|
| Inférieure à 0,02 mm (2 centièmes) | Moteur sain, fonctionnement silencieux, compressions équilibrées, zéro consommation d’huile. | 🥇 Tolérance normale d’usure. Simple déglaçage au rodoir (honoir) et pose de segments neufs. |
| Entre 0,03 mm et 0,06 mm | Légère baisse de reprise à bas régime, suintement d’huile par le reniflard, claquement léger à froid. | Tolérance limite acceptable pour un usage routier tranquille sans performance extrême. |
| Supérieure à 0,08 mm – 0,10 mm (1 dixième) | 🚨 Perte massive de compression, fumée bleue à l’échappement, bougies encrassées, bruit de basculement de piston (piston slap). | 🥇 Cylindre hors d’usage : réalésage obligatoire à la cote réparation supérieure ou rechemisage. |
Sur un moteur thermique haute performance, un jeu d’ovalisation supérieur à 5 centièmes de millimètre suffit à détruire l’étanchéité dynamique à haut régime.
L’avis d’un rectifieur automobile
« Beaucoup de bricoleurs pensent qu’il suffit de remettre un jeu de segments neufs sur un moteur qui fume pour régler le problème. C’est une grave erreur ! Un segment neuf est parfaitement circulaire : si vous le montez dans un cylindre ovalisé en forme d’œuf, la lumière passera sur les côtés. Les segments vont s’user en 2 000 km et le moteur consommera deux fois plus d’huile qu’avant. Mesurez toujours l’alésage avant de remonter ! »
Comment mesurer précisément l’ovalisation et la conicité d’un cylindre ?
Le contrôle dimensionnel d’un bloc moteur exige l’utilisation d’instruments de métrologie de précision au centième de millimètre.
La méthode de mesure professionnelle s’articule ainsi :
- Nettoyez parfaitement le fût du cylindre pour enlever tout résidu d’huile et de calamine.
- Étalonnez un comparateur d’alésage (vérificateur d’intérieur) à l’aide d’un micromètre extérieur réglé sur la cote nominale d’origine du cylindre.

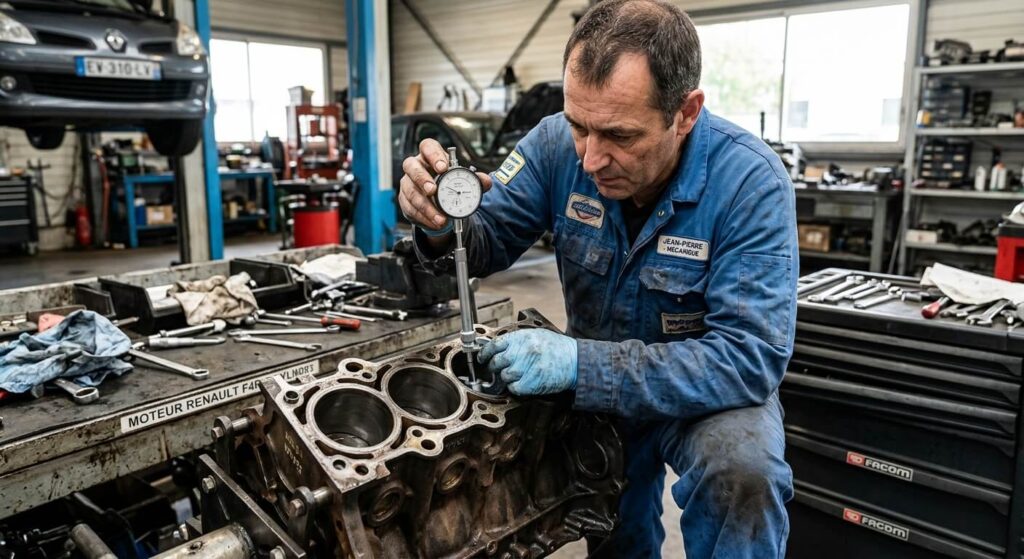

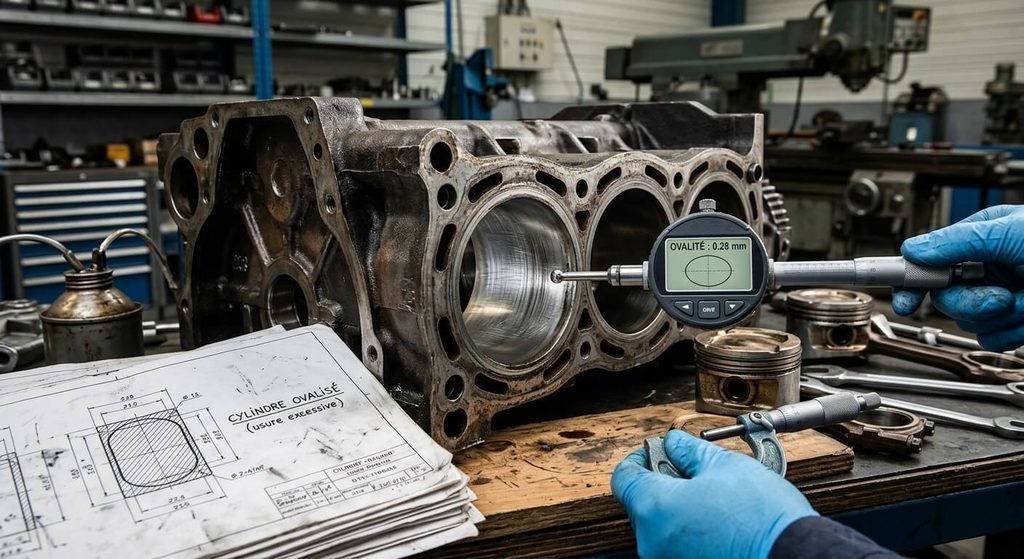

- Insérez la tête du comparateur dans le cylindre et prenez deux mesures perpendiculaires en croix : l’axe transversal X (perpendiculaire au vilebrequin) et l’axe longitudinal Y (parallèle au vilebrequin).
- Répétez ces deux mesures à trois hauteurs différentes : en haut du cylindre (juste sous la collerette d’inversion des segments), au milieu du fût et en bas de la chemise.
- Calculez la différence : la soustraction entre la mesure X et la mesure Y donne la valeur exacte de l’ovalisation ; la différence entre le haut et le bas donne la conicité.
La zone la plus déformée se situe quasi systématiquement sur l’axe X dans le premier tiers supérieur de la course du piston.
Quelles sont les solutions techniques pour réparer un cylindre ovalisé ?
Selon l’architecture de votre moteur (bloc en fonte monobloc, bloc aluminium avec chemises humides ou traitement de surface Nikasil), la technique de réfection varie.

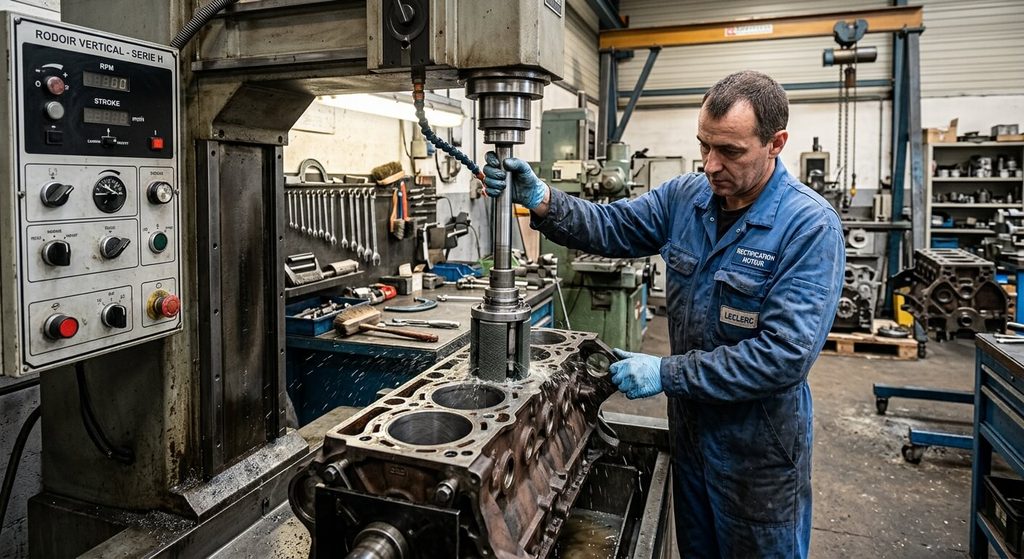

Sur un bloc moteur classique à cylindres usinés dans la masse : le rectifieur place le bloc sur une aléseuse pour usiner l’intérieur du cylindre à la cote réparation supérieure (+0,25 mm, +0,50 mm ou +1,00 mm), puis réalise un honage croisé (déglaçage) pour recréer les micro-rayures indispensables à la rétention du film d’huile. Le moteur est ensuite remonté avec des pistons et segments neufs forgés à cette nouvelle dimension. Sur les moteurs à chemises humides amovibles (comme les anciens blocs Renault ou tracteurs), il suffit d’extraire les chemises usées et d’insérer un kit chemises-pistons neufs sans aucun usinage machine.
Foire Aux Questions (FAQ)
🏍️ Comment réparer un cylindre ovalisé avec traitement Nikasil sur une moto ?
Sur les moteurs modernes en aluminium traités au Nikasil (carbure de silicium et nickel), le réalésage simple est impossible. Si le cylindre est ovalisé ou rayé, il faut l’envoyer dans un atelier spécialisé pour un décapage chimique, une rectification mécanique et un rechargement par bain électrolytique de Nikasil neuf, remis à la cote nominale d’origine.
🔊 Qu’est-ce que le bruit de claquement de piston (piston slap) ?
Le claquement de jupe de piston (piston slap) est un bruit métallique sec et régulier entendu au ralenti à froid : le cylindre étant ovalisé et le jeu piston-cylindre trop large, le piston bascule d’avant en arrière et tape contre la paroi du cylindre à chaque point mort haut jusqu’à ce que la dilatation thermique à chaud vienne combler l’espace.
💶 Quel est le prix moyen pour faire réaléser un bloc moteur chez un rectifieur ?
Pour un moteur 4 cylindres standard automobile, l’opération de réalésage et déglaçage en atelier de mécanique de précision coûte généralement entre 250 € et 450 € TTC pour les 4 fûts (hors coût des pistons neufs cote réparation et joints moteur).
