Vous venez de passer la valise sur votre BMW diesel et le code 4B1C est apparu. Pas de panique, ce code est bien documenté et sa résolution est souvent accessible. Le code 4B1C est un code constructeur BMW spécifique, et non un code OBD2 standard. Il est associé à un problème lié au chauffage du filtre à gazole, et peut s’accompagner d’un message indiquant des difficultés de démarrage, une batterie déchargée ou des défauts en mémoire concernant ce système de préchauffage du carburant.
Concrètement, ce résistance chauffante intégrée au filtre à carburant a pour rôle d’empêcher le gazole de se cristalliser par temps froid. Le problème vient généralement du relais ou de la résistance chauffante elle-même, montée directement sur le filtre à carburant. BMW ne vend pas cette résistance séparément, mais des pièces équivalentes non-origine existent sur le marché. Ce code revient surtout à l’approche de l’hiver et reste non critique en été, mais il doit être traité avant les premières gelées pour éviter des démarrages difficiles.
Ce qu’il faut retenir
- 🌡️ Utilité : Empêche le gazole de « geler » par des températures négatives.
- ⚡ Origine : Indique souvent une résistance interne coupée ou un relais défaillant.
- 🚗 Symptômes : Invisibles en été, calages ou démarrages impossibles en hiver.

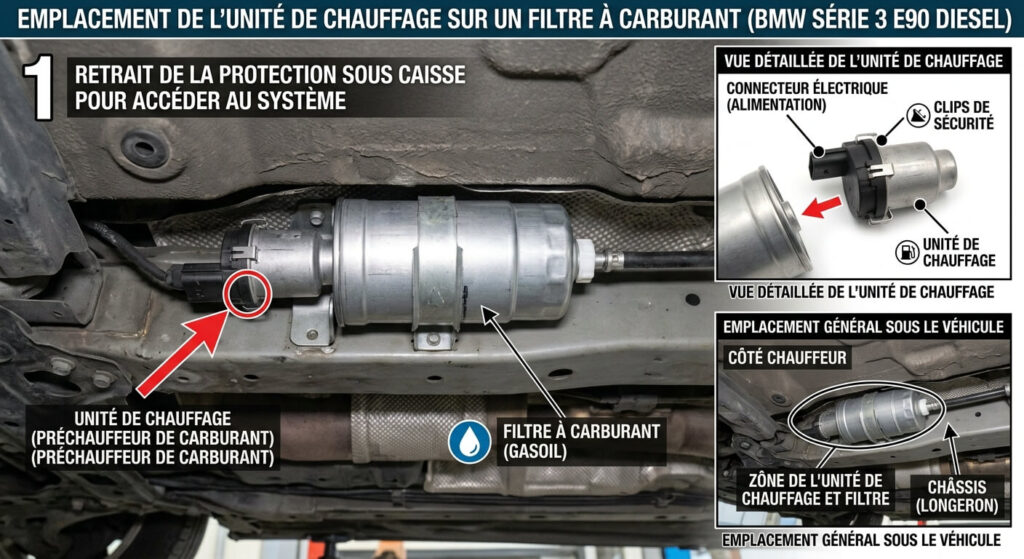

- 🔍 Cible : Le réchauffeur est clipsé sur le support du filtre à gazole.
Fonctionnement détaillé du réchauffeur de gazole piloté par le calculateur DDE
Le réchauffeur est une résistance électrique insérée directement dans le flux de carburant, pilotée par le calculateur moteur (DDE) via un relais de puissance. Sous le seuil des 5°C, le système s’active pour fluidifier le gazole avant qu’il n’atteigne les injecteurs. Le code 4b1c est généré lorsque le calculateur mesure une consommation électrique nulle ou hors tolérance. Cela signifie généralement que le filament chauffant est rompu ou que le connecteur subit une oxydation sévère, un problème fréquent car le filtre est situé sous le châssis, exposé aux projections de sel et d’humidité hivernale. Sans cette chaleur, les molécules de paraffine s’agglomèrent et créent un bouchon physique impénétrable pour la pompe de gavage, empêchant toute montée en pression du rail commun.
| Élément | Valeur attendue | Outil nécessaire |
|---|---|---|
| Résistance | 0.5 à 2.0 Ohms | Multimètre |
| Tension | 12V (si actif) | Multimètre |
| Relais | Clic audible | Valise diag |
Diagnostic électrique et inspection du faisceau d’alimentation
Avant de procéder au changement du filtre, il est primordial de vérifier l’intégrité du circuit de commande. Le relais de chauffage est souvent logé dans le boîtier E-Box sous le capot ou à proximité de la batterie selon les châssis. Un simple test de continuité permet de savoir si le courant parvient réellement jusqu’au réchauffeur. Il arrive fréquemment que les broches du connecteur brûlent à cause de l’intensité demandée, car le système consomme un ampérage élevé pour chauffer rapidement le fluide. Un brossage méticuleux des contacts et l’application d’un nettoyant contact peuvent parfois effacer le code 4b1c sans nécessiter l’achat d’une pièce neuve, économisant ainsi des frais de maintenance inutiles sur une connectique simplement encrassée ou légèrement lâche.
La précision de l’Expert BMW
« Le code 4b1c est un défaut ‘muet’ : il ne vous empêchera pas de rouler… jusqu’au premier matin de gel intense. Ne changez pas le filtre seul, testez d’abord la résistance du module chauffant au multimètre. »
Remplacement du module chauffant et précautions lors du montage
Si la résistance interne est confirmée coupée, le remplacement du module est inévitable. Sur la plupart des modèles BMW, il est fixé par un simple circlip sur le corps du filtre. Il est fortement conseillé de profiter de l’opération pour changer le filtre lui-même afin de repartir sur une base saine. Lors de la remonte, lubrifiez systématiquement le joint torique avec un peu de gazole propre pour garantir l’étanchéité et éviter toute prise d’air, ce qui pourrait causer des désamorçages intempestifs du circuit. Une purge minutieuse du système via la mise du contact à plusieurs reprises (ou via la fonction de purge de la valise) est indispensable avant de solliciter le démarreur pour chasser les bulles d’air du rail commun et éviter de faire forcer la pompe de pré-gavage.
Risques pour la pompe haute pression et le système Common Rail
Le réchauffeur ne sert pas qu’au confort de démarrage ; il est une barrière de protection pour l’injection. Un gazole trop froid et visqueux crée des contraintes mécaniques extrêmes sur les éléments de pompage internes. La pompe haute pression (HP) peut alors subir une usure accélérée par manque de lubrification fluide, générant de la limaille métallique fine. Si ces particules se propagent dans le rail commun et les injecteurs piézoélectriques, les dégâts financiers se chiffrent en milliers d’euros. Le code 4b1c doit donc être traité comme une alerte préventive sérieuse pour la survie de votre circuit d’alimentation, car la paraffine cristallisée agit comme un abrasif sur les composants de haute précision dont les tolérances sont micrométriques.
Interaction avec le système de préchauffage moteur
Sur les BMW modernes, le chauffage du filtre travaille en synergie avec le boîtier de préchauffage des bougies. Si le calculateur DDE reçoit l’information d’une défaillance du réchauffeur de gazole via le code 4b1c, il peut tenter de modifier les cycles de pré-chauffage des cylindres pour compenser la faible fluidité du carburant. Cela entraîne une sollicitation accrue de la batterie, déjà affaiblie par le froid ambiant. Un système de démarrage complet et fonctionnel est la clé pour éviter d’être immobilisé ; le défaut 4b1c est souvent le « premier domino » qui entraîne une cascade de messages d’erreurs liés à la tension de bord ou à la pression de rail lors des tentatives de démarrage laborieuses. Un faisceau de bougies fatigué couplé à un réchauffeur HS rendra la mise en route quasiment impossible sous -5°C.
- Vérification du fusible dédié (souvent 20A ou 30A dans la boîte à gants).
- Contrôle visuel de l’absence de fuites après remontage moteur tournant.
- Effacement des codes défauts via la valise pour confirmer la résolution.
- Test de déclenchement forcé via les fonctions de service logicielles spécialisées.
Foire Aux Questions (FAQ)
🛡️ Le code 4b1c est-il motif de contre-visite au contrôle technique ?
Non, ce défaut n’allume pas le témoin d’anomalie moteur (MIL) et ne concerne pas directement les émissions polluantes. Il n’est donc pas considéré comme une défaillance majeure, même s’il reste stocké dans la mémoire du calculateur DDE et peut être lu par le contrôleur lors du diagnostic OBD.
⛽ Quel est l’impact de ce défaut pendant l’été ?
Absolument aucun. Le système de chauffage ne s’active que lorsque la température extérieure ou celle du carburant descend sous un certain seuil. Vous pouvez rouler sans aucun symptôme durant toute la saison chaude. Cependant, le code restera présent et pourrait entraver certains cycles de régénération automatique si le calculateur détecte un court-circuit franc.
🔧 Puis-je changer le réchauffeur moi-même sans outils spéciaux ?
L’opération est accessible avec de l’outillage standard. Il faut toutefois veiller à ne pas forcer sur les durites de gazole en plastique « clipsées » qui deviennent très cassantes avec l’âge et la chaleur. L’utilisation d’une pince spécifique pour raccords rapides est recommandée pour ne pas endommager les verrouillages des tuyaux de gazole sous le véhicule.
