Sur le Ford Transit 2.2 TDCi, la vanne EGR se situe sur le côté ou à l’avant du moteur, généralement sous ou à proximité du collecteur d’admission, reliée par un tube en caoutchouc. Un point de vigilance propre à ce modèle : certaines versions font transiter le circuit de refroidissement directement à travers la vanne, ce qui impose de purger ce circuit après démontage pour éviter tout risque de poche d’air dangereuse pour le moteur. L’accès se fait moteur froid, en débranchant les deux durites concernées et en dévissant les quatre vis de fixation, une opération simple sur le papier mais qui nécessite de rester prudent sur la remise en eau. Si le nettoyage ne suffit plus à résoudre les pertes de puissance récurrentes, le remplacement complet reste la solution la plus durable plutôt qu’un nettoyage répété.
Ce qu’il faut retenir
- 📍 Emplacement sur la face avant du moteur : la vanne est fixée directement sur la tubulure d’admission, sous le filtre à air.
- 🚨 Des symptômes caractéristiques : perte de reprise sous 2 000 tr/min, voyant moteur et fumées sombres à l’échappement.
- 🧰 Un accès mécanique accessible : son démontage réclame un outillage de base (clés à douille de 8 et 10 mm, embouts Torx).
- 🧼 Le nettoyage préventif efficace : un décapage au nettoyant frein ou au décalaminant permet souvent d’éviter son remplacement complet.

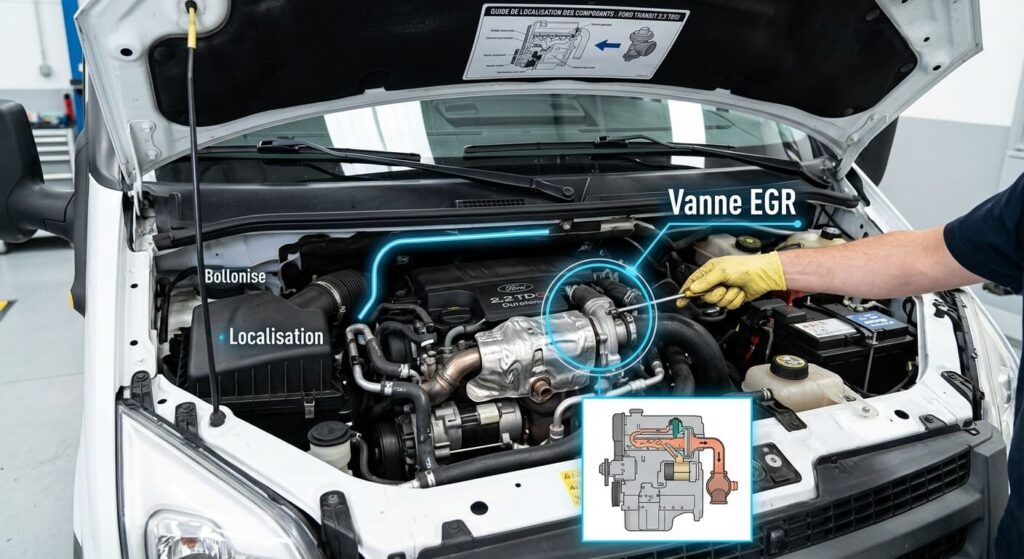

Localisation précise de la vanne EGR sous le capot du Ford Transit 2.2 TDCi

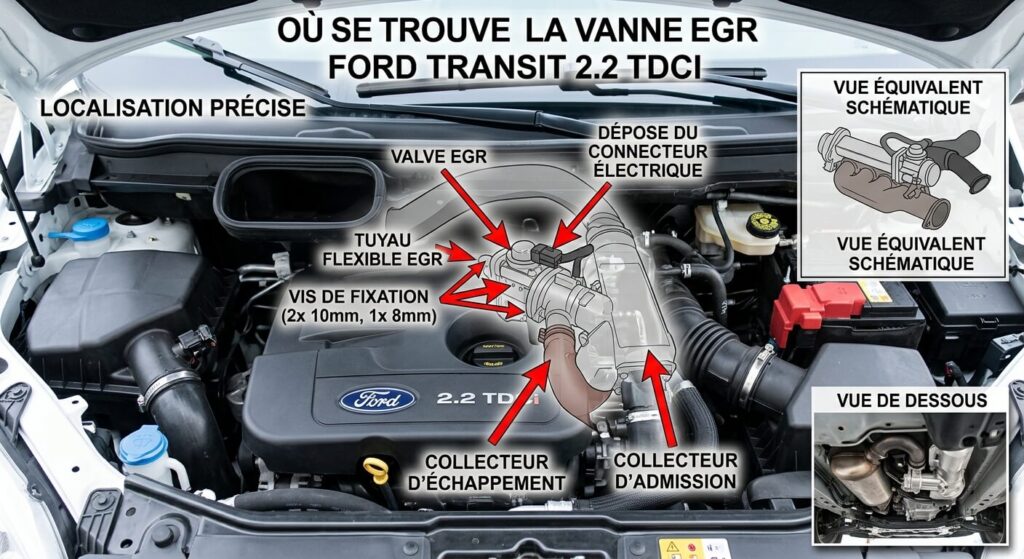

Pour repérer facilement la vanne sur le moteur 2.2 TDCi, positionnez-vous face au véhicule, capot ouvert. Contrairement à d’autres blocs moteurs où la vanne est cachée tout au fond derrière la culasse, Ford l’a placée sur la partie avant droite du bloc moteur (côté passager).
Elle se situe juste en dessous du boîtier de filtre à air et du conduit d’admission en plastique noir. Vous découvrirez une pièce métallique moulée en aluminium, reliée d’un côté à un tuyau métallique en accordéon venant du collecteur d’échappement, et de l’autre à un connecteur électrique noir à 5 broches. Sur les versions Euro 4 et Euro 5 du Transit, la vanne est fixée par 4 vis sur le corps d’admission et peut être associée à un refroidisseur d’eau rectangulaire.
Quels sont les symptômes d’une vanne EGR défectueuse ou calaminée ?
Lorsque les dépôts de carbone s’accumulent à l’intérieur de la soupape, le clapet métallique finit par se bloquer soit en position ouverte, soit en position fermée.
Si la vanne reste bloquée en position ouverte, le moteur étouffe car il aspire trop de gaz viciés pauvres en oxygène : vous constatez un manque de puissance flagrant à bas régime, des trous à l’accélération et d’importantes fumées noires à l’échappement. Si elle se bloque en position fermée, le calculateur détecte un défaut de débit d’air et allume le voyant moteur (avec l’apparition des codes défauts OBD type P0400 à P0409 lors du passage de la valise de diagnostic).
Tableau de diagnostic et interventions selon les pannes de la vanne EGR
Pour déterminer s’il faut nettoyer la pièce d’origine ou installer un élément neuf, il convient d’analyser le type de défaillance mécanique ou électrique.
Le tableau ci-dessous récapitule les pannes courantes de la vanne sur le 2.2 TDCi :
| Problème constaté sur le Transit | Cause interne dans la vanne EGR | Solution de réparation préconisée |
|---|---|---|
| Moteur creux sous 2 000 tr/min + fumée noire. | Clapet mécanique bloqué par la calamine. | Démontage et nettoyage complet au spray nettoyant décapant. |
| Voyant moteur allumé + Mode dégradé (P0404). | Défaut du moteur électrique de commande interne. | Remplacement de la vanne par une pièce neuve recommandée. |
| Fuite de liquide de refroidissement sous le moteur. | Boîtier du refroidisseur d’EGR fissuré. | Changement du kit complet (Vanne EGR + Refroidisseur d’eau). |
Si le problème provient d’un simple encrassement par la suie de gazole, un décapage manuel permet de retrouver des performances optimales sans dépenser des centaines d’euros en pièces neuves.
Comment démonter et nettoyer la vanne EGR sur un Ford Transit ?
L’opération de nettoyage ne réclame pas de compétences poussées en mécanique lourde et s’effectue en une heure d’atelier.
Voici la méthode de démontage étape par étape :
- Débranchez la borne négative de la batterie par sécurité, puis déclipsez le connecteur électrique de la vanne.
- Dévissez les colliers du conduit d’air en plastique et retirez le tuyau métallique reliant la vanne à l’échappement.
- Dévissez les 4 vis de fixation de la vanne sur le bloc d’admission à l’aide d’une clé à douille adaptée.

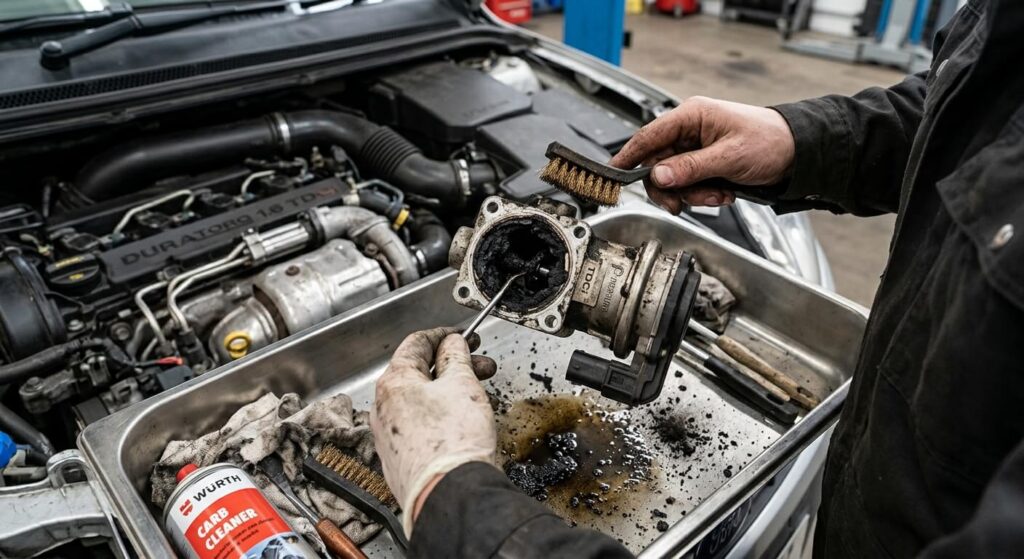

Une fois la vanne retirée, pulvérisez généreusement un spray décapant spécial vanne EGR ou du nettoyant pour freins sur le clapet métallique. Grattez doucement les croûtes de calamine avec une petite brosse en laiton ou un chiffon propre sans abîmer le joint d’étanchéité. Vérifiez que le clapet s’ouvre et se referme librement sous la pression du ressort avant de remonter la pièce avec un joint neuf.
L’avis d’un mécanicien spécialiste utilitaires
« Sur le Ford Transit 2.2 TDCi, pensez à nettoyer également le tuyau métallique coudé qui amène les gaz jusqu’à la vanne. Il est souvent rempli d’une pâte noire très épaisse. Si vous nettoyez la vanne sans déboucher ce tuyau, les morceaux de suie résiduels vont venir rebloquer le clapet neuf au bout de quelques centaines de kilomètres seulement. »
Comment éviter l’encrassement prématuré de la vanne sur votre utilitaire ?
Pour prolonger la durée de vie du système anti-pollution de votre véhicule, quelques bonnes habitudes de conduite s’imposent au quotidien.
Évitez d’utiliser votre Transit uniquement pour de très courts trajets urbains à froid où le moteur n’atteint jamais sa température idéale de fonctionnement. Une fois par mois ou avant le contrôle technique, effectuez un trajet sur autoroute d’une vingtaine de minutes en maintenant un régime moteur supérieur à 2 800 tr/min (en 3ème ou 4ème vitesse). Cette montée en température permet de brûler naturellement les dépôts de calamine présents dans la ligne d’échappement et la vanne EGR.
Foire Aux Questions (FAQ)
❓ Faut-il repasser la voiture à la valise de diagnostic après le remplacement ?
Oui, sur les versions récentes du Ford Transit 2.2 TDCi (normes Euro 5 et Euro 6), le calculateur enregistre la position initiale du clapet. Après la pose d’une vanne EGR neuve, il est nécessaire d’effectuer un réapprentissage des positions limites (auto-apprentissage) à l’aide d’un outil de diagnostic OBD pour effacer les codes défauts et calibrer le moteur électrique.
⏱️ Combien coûte le remplacement de la vanne EGR chez un garagiste ?
Si vous faites effectuer la réparation par un professionnel, comptez entre 250 € et 450 € TTC au total. Ce tarif comprend la pièce détachée neuve (environ 120 € à 220 € selon les équipementiers comme Valeo, Pierburg ou Lucas) et 1 à 2 heures de main-d’œuvre qualifiée avec la réinitialisation électronique.
🌱 Peut-on boucher ou supprimer la vanne EGR sur le Transit 2.2 TDCi ?
La pose d’une plaque d’obturation (kit de condamnation EGR) ou la désactivation électronique est formellement interdite par le Code de la route pour les véhicules circulant sur la voie publique. Outre le fait que cette modification pollue davantage, elle entraîne un refus systématique lors du contrôle technique réglementaire au test de contrôle des opacités des fumées.
