Le diagnostic automobile a radicalement changé ces deux dernières décennies. Il fut un temps où un mécanicien se fiait uniquement à son oreille et à un simple lecteur de code OBD2 générique pour trouver la cause d’une panne. Aujourd’hui, les véhicules modernes, particulièrement ceux du groupe VAG (Volkswagen, Audi, Seat, Skoda, Porsche), embarquent des dizaines de calculateurs reliés par des réseaux multiplexés (CAN, FlexRay). Face à cette complexité, la simple lecture d’un code défaut (DTC) comme « P0401 – Débit EGR insuffisant » ne suffit plus. Ce code peut signifier que la vanne est encrassée, que son câblage est coupé, ou que le calculateur lui-même est défaillant. Pour éviter de changer des pièces au hasard, l’ingénierie allemande a mis au point un outil redoutable : la technologie GFS.
L’acronyme GFS (Geführte Fehlersuche) se traduit en français par Recherche Assistée de Pannes (ou Fonction Guidée). C’est le cœur du protocole de diagnostic officiel utilisé par les ateliers des marques du groupe VAG via leurs logiciels dédiés (VAS-PC autrefois, ODIS aujourd’hui). Loin d’être un simple scanner de pannes, la fonction guidée est un véritable copilote virtuel. Elle prend le technicien par la main et génère dynamiquement des plans de test interactifs pour isoler avec une précision chirurgicale l’origine d’un dysfonctionnement. Ce dossier plonge dans les arcanes des valises de diagnostic constructeur pour vous expliquer comment la méthode GFS a révolutionné la maintenance électronique automobile.
Ce qu’il faut retenir
- 🧠 L’intelligence artificielle d’atelier : La GFS ne se contente pas de lire un défaut. Elle analyse l’ensemble des codes du véhicule, identifie les liens de causalité et propose une arborescence de tests logiques pour isoler le composant défectueux.

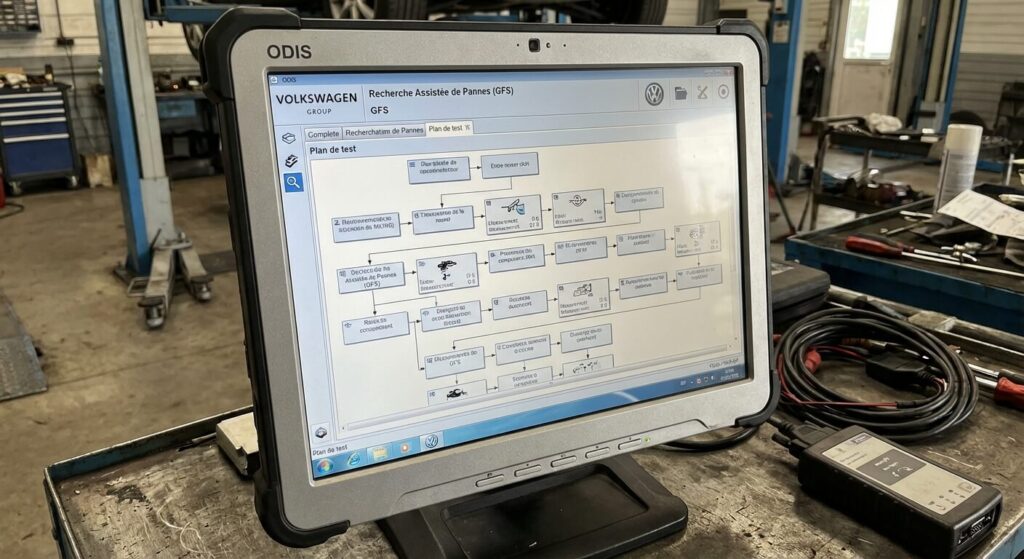

- 📋 Le Plan de Test : Une fois le diagnostic lancé, le logiciel ODIS génère un « Plan de contrôle ». Le mécanicien doit valider des étapes (mesures au multimètre, activations de composants) et l’outil le guide vers l’étape suivante selon ses réponses (Oui/Non).
- 📚 L’intégration documentaire (ErWin) : La force de la fonction guidée est son interfaçage direct avec les manuels de réparation. Elle affiche instantanément le bon schéma électrique et la localisation de la pièce à tester sur l’écran.
- ⚙️ Plus qu’une simple lecture : Outre le diagnostic, les fonctions guidées permettent d’effectuer les apprentissages complexes en toute sécurité (ex: régénération forcée FAP, calibrage boîte DSG, adaptation capteur d’angle de braquage).
Comment fonctionne la Recherche Assistée de Pannes (GFS) ?
Lorsqu’un véhicule entre en concession avec un voyant moteur allumé, le technicien branche la tête de diagnostic (VCI – comme la sonde VAS 6154) sur la prise OBD de la voiture. Le logiciel ODIS (Offboard Diagnostic Information System) identifie le véhicule via son numéro de châssis (VIN) et interroge tous les calculateurs présents sur le réseau.
C’est là que la magie de la GFS opère. Contrairement à un lecteur universel qui vous laisse seul face à une liste de codes, le logiciel VAG analyse l’architecture complète.
Imaginons un code défaut sur un capteur de pression de suralimentation. La fonction guidée va générer un plan de test spécifique à ce moteur :
- L’outil demandera d’abord de vérifier visuellement l’état des durites du turbo et de valider.

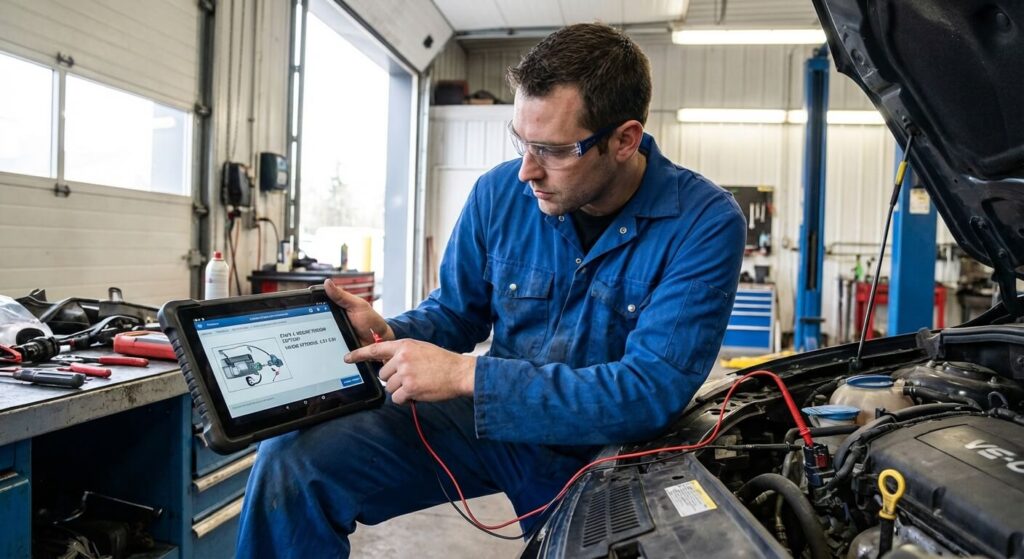

- Si tout est OK, l’écran affichera le schéma électrique exact du capteur et demandera au mécanicien de mesurer la tension d’alimentation sur la broche n°3 du connecteur, en lui donnant la valeur de consigne attendue (ex: 5 Volts).
- Si le mécanicien répond que la mesure est incorrecte (0 Volt), le logiciel déduit que le problème vient du faisceau électrique ou du calculateur, et orientera le test vers le contrôle de continuité du câble. S’il répond que la tension est bonne, le logiciel conclura que le capteur lui-même est interne défectueux et donnera la référence de la pièce à commander.
C’est un cheminement sous forme d’arbre de décision implacable qui élimine la supposition et l’improvisation.
VCDS vs ODIS : La différence d’approche
De nombreux passionnés de la marque VAG connaissent et utilisent le logiciel VCDS (anciennement VAG-COM). C’est un outil incroyablement puissant pour la modification (codage) et le diagnostic. Cependant, le VCDS n’intègre pas la GFS native de la même manière que l’outil officiel ODIS.
Le VCDS vous donne un accès « brut » aux calculateurs. Vous lisez les codes, vous affichez les blocs de valeurs de mesure (Live Data), et vous effectuez les réglages de base (Basic Settings). Mais c’est au mécanicien de savoir quelles valeurs observer et comment interpréter les résultats pour trouver la panne. Il faut une grande expertise de la marque.
À l’inverse, l’outil ODIS avec sa méthode GFS « mâche » le travail. Il n’est pas nécessaire d’être un ingénieur motoriste pour trouver une panne électrique complexe : il suffit de suivre rigoureusement les étapes dictées par l’écran d’ordinateur. C’est pourquoi le groupe VAG impose cet outil à l’ensemble de son réseau mondial pour garantir une qualité et une rapidité de réparation uniformisées.
Tableau : Diagnostic standard OBD2 vs GFS ODIS
| Caractéristique du diagnostic | Lecteur Universel Standard (OBD2) | Fonction Guidée GFS (Système VAG ODIS) |
|---|---|---|
| Rendu initial | Liste de codes défauts bruts (ex: P0299). | Arborescence des pannes liées entre calculateurs. |
| Méthodologie de réparation | Intuition et expérience du mécanicien. | Plan de test interactif avec questions/réponses. |
| Ressources techniques | Recherche manuelle sur internet/logiciel tiers. | Intégration automatique des schémas électriques officiels. |
| Apprentissage / Calibration | Impossible ou très basique. | Procédure pas à pas sécurisée pour réinitialiser les pièces neuves. |
L’avis du Diagnosticien VAG
« La Fonction Guidée est géniale, mais elle a un revers de la médaille. Elle a formé toute une génération de mécaniciens ‘presse-boutons’. Certains jeunes techniciens suivent le plan de test ODIS aveuglément sans comprendre la physique ou la thermodynamique derrière la panne. Or, si le problème est mécanique (une courroie très légèrement décalée) et ne génère pas de code électrique franc, l’ordinateur peut tourner en rond et proposer le changement d’un calculateur à tort. L’outil GFS est une aide à la décision redoutable, mais il ne doit jamais remplacer le bon sens et l’analyse critique de l’homme en bleu de travail. »
L’accès à cette technologie pour les indépendants
Historiquement réservée aux concessions officielles du groupe (Volkswagen, Audi, Skoda, Seat), la technologie de diagnostic avancé et l’accès à la GFS se sont démocratisés sous la pression des lois européennes sur la libre concurrence et le droit à la réparation (Block Exemption Regulation). Aujourd’hui, un garage indépendant compétent peut souscrire un abonnement officiel au portail ErWin (Electronic Repair and Workshop Information) du constructeur allemand. En achetant une licence (à l’heure, à la journée ou à l’année) et en utilisant une interface compatible « Pass-Thru » (J2534), il bénéficie du téléchargement direct du logiciel ODIS et de toute la puissance de la Recherche Assistée de Pannes (GFS), au même titre qu’une agence de la marque, permettant ainsi de maintenir et réparer des pannes électroniques extrêmement pointues.
Foire Aux Questions (FAQ)
💻 Faut-il une connexion internet pour utiliser la Fonction Guidée ?
Sur les anciennes versions du logiciel (VAS-PC), les plans de test étaient stockés localement sur le disque dur. Aujourd’hui, avec les architectures modernes (ODIS) et la protection des composants (GeKo), le logiciel nécessite une connexion internet permanente aux serveurs centraux de Volkswagen en Allemagne. La GFS télécharge les plans de test à jour et les schémas électriques en temps réel en fonction du numéro de châssis exact de la voiture connectée.
🛠️ Est-ce que VCDS propose des « fonctions guidées » ?
Techniquement, non. Ross-Tech (l’éditeur de VCDS) propose des assistants pour le codage long (Long Coding Helper) et des bulles d’informations pop-up pour indiquer les canaux à lire. Cependant, il n’y a pas de plan de test dynamique qui vous dit « Mesurez cette broche, si oui cliquez ici, si non cliquez là » en vous affichant le schéma électrique. Le VCDS s’adresse à un public qui a déjà des bases en électricité automobile.
⚙️ Les autres marques ont-elles l’équivalent du système GFS ?
Oui, quasiment tous les grands groupes ont développé des logiques similaires. Chez PSA (Peugeot/Citroën/DS), le logiciel officiel Diagbox propose également des « Recherches de Pannes Guidées ». Chez BMW, le système ISTA génère des plans d’exécution. Le groupe VAG a cependant été l’un des précurseurs dans l’intégration très poussée de la documentation d’atelier (ELSA) directement à l’intérieur du logiciel de diagnostic GFS.
