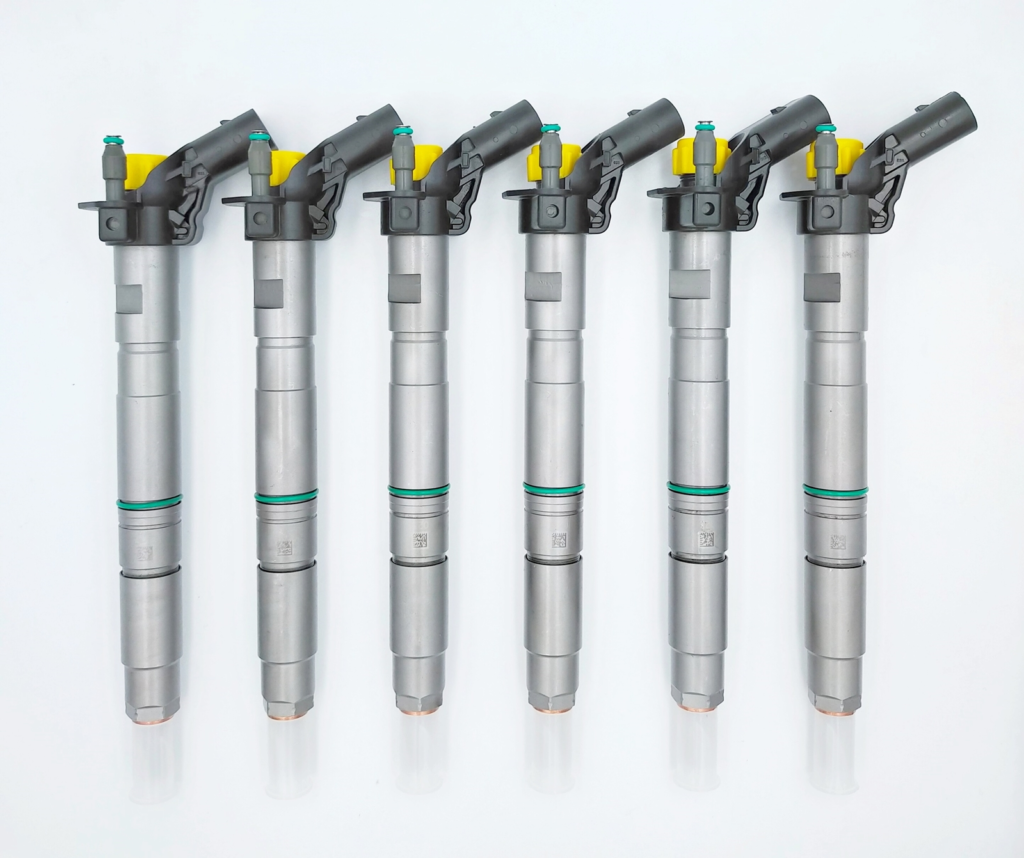

L’analyse des corrections de débit est un des diagnostics les plus puissants pour évaluer la santé des injecteurs sur un moteur diesel common rail. Accessibles via une valise de diagnostic, ces valeurs en direct (« live data ») permettent de détecter un injecteur défaillant ou fatigué. Mais pour cela, il faut savoir les interpréter. Quelle est la tolérance acceptable pour un injecteur Bosch ?
Les infos à retenir
- 🔬 Le principe : compenser l’usure. La correction de débit est la quantité de carburant que le calculateur ajoute ou retire à chaque injecteur pour maintenir une rotation moteur parfaitement stable au ralenti.
- ✅ La valeur idéale : proche de zéro. Un injecteur neuf et en parfait état a une correction proche de 0 mm³/coup. C’est la valeur de référence.
- ⚖️ La tolérance générale : entre -5,0 et +5,0 mm³/coup. Pour la plupart des systèmes Bosch (EDC15, EDC16), une valeur comprise dans cette plage est considérée comme « dans les normes » par le constructeur.
- 🚨 Le signal d’alerte : au-delà de +/- 2,5 à 3,0 mm³/coup. Bien que la tolérance maximale soit plus élevée, un injecteur qui dépasse durablement +/- 2,5 mm³/coup au ralenti à chaud est un signe de fatigue avancée et doit être considéré comme suspect.
Comment le calculateur calcule-t-il cette correction de débit ?
Le calculateur moteur (ECU) surveille en permanence la vitesse d’accélération du vilebrequin après chaque combustion. Pour un ralenti parfaitement stable, chaque cylindre doit fournir exactement la même poussée. Si un injecteur est légèrement usé et injecte un peu moins de gazole, la combustion sera plus faible et le vilebrequin ralentira très légèrement après ce cylindre. Le calculateur le détecte et, pour compenser, va augmenter le temps d’injection de cet injecteur défaillant. Il appliquera alors une correction positive (ex: +2,0 mm³/coup). À l’inverse, si un injecteur fuit et injecte trop de gazole, le calculateur va réduire son temps d’injection et appliquer une correction négative (ex: -2,0 mm³/coup).

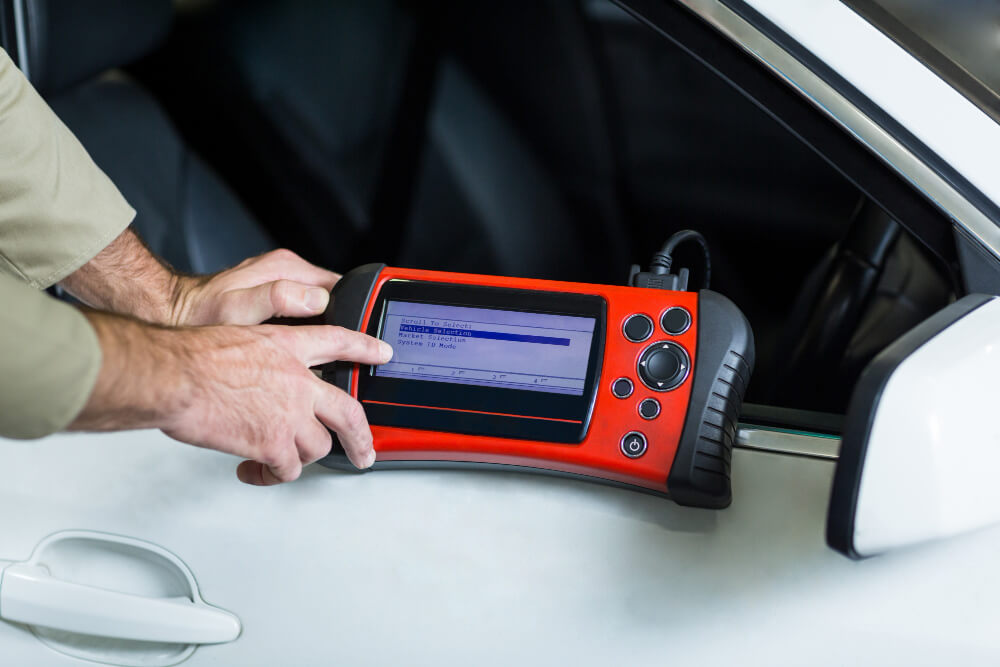

Comment interpréter les valeurs lues sur l’outil de diagnostic ?
L’analyse de ces valeurs doit se faire dans des conditions précises pour être fiable.
Les conditions du test
Le test doit impérativement se faire moteur à sa température de fonctionnement (plus de 80°C) et à un ralenti stable, avec tous les consommateurs électriques (clim, phares…) coupés. Les valeurs à froid ne sont pas significatives.
L’analyse des chiffres
Une correction positive élevée (ex: +3.0 mm³/coup) indique que le calculateur doit commander l’injecteur plus longtemps pour obtenir la bonne combustion. Cela traduit généralement un injecteur grippé, partiellement bouché ou dont le débit a diminué.
Une correction négative élevée (ex: -3.0 mm³/coup) indique que le calculateur doit réduire le temps d’injection. Cela traduit souvent un injecteur qui fuit au niveau de sa buse (il « pisse » du gazole) ou qui a un débit trop important.
| Valeur de Correction (mm³/coup) | Interprétation |
|---|---|
| -1.0 à +1.0 | Excellente : Injecteur en parfait état de fonctionnement. |
| -2.5 à +2.5 | Acceptable : Usure normale, pas d’intervention nécessaire. |
| +/- 2.5 à +/- 4.0 | À surveiller : Injecteur fatigué, signe avant-coureur d’une panne. |
| Supérieure à +/- 4.0 | Critique : Injecteur considéré comme défectueux, à remplacer. |
Une valeur hors tolérance signifie-t-elle toujours que l’injecteur est mort ?
Non, pas systématiquement. Il faut rester prudent. Une correction de débit élevée peut aussi être la conséquence d’un problème de compression sur ce cylindre. Si le cylindre a moins de compression (à cause d’une soupape, d’une segmentation…), la combustion sera plus faible. Le calculateur, qui ne voit que la vitesse du vilebrequin, va croire que l’injecteur est en cause et va augmenter sa correction pour compenser, alors que l’injecteur est peut-être parfaitement sain. C’est pourquoi, avant de remplacer un injecteur coûteux, un bon diéséliste confirmera toujours son diagnostic par un test des retours d’injecteurs (test de fuite) ou une prise des compressions moteur.
L’avis du diéséliste
« Les corrections de débit, c’est mon outil de tous les jours. C’est un électrocardiogramme du moteur. Mais attention, il faut l’interpréter intelligemment. Je ne condamne jamais un injecteur sur une seule valeur. Je regarde la stabilité, je regarde comment les valeurs évoluent en donnant des petits coups de gaz. Et surtout, je regarde si un injecteur ne ‘compense’ pas pour un autre. Si vous avez +2.5 sur un cylindre, regardez si vous n’avez pas -2.5 sur un autre. C’sest un jeu d’équilibre. C’est l’analyse globale qui fait le bon diagnostic. »
Un outil de diagnostic puissant, mais pas un jugement définitif
L’analyse des corrections de débit est une méthode de diagnostic non-invasive et extrêmement puissante. Elle permet de juger de la santé et de l’équilibre de votre injection au ralenti. Cependant, ces valeurs doivent être interprétées avec intelligence et corroborées par d’autres tests en cas de doute, afin d’éviter le remplacement inutile d’un injecteur qui n’était pas le vrai coupable.
Foire Aux Questions (FAQ)
🤔 Les tolérances sont-elles les mêmes pour toutes les marques (Delphi, Denso, Siemens) ?
Non. Les valeurs données ici sont une bonne base pour les systèmes Bosch. Les systèmes Delphi, par exemple, sont réputés pour avoir des tolérances un peu plus serrées (la zone d’alerte commence souvent autour de +/- 2,0 mm³/coup). Il faut toujours se référer aux données spécifiques du constructeur si possible.
💻 Faut-il recoder un injecteur après l’avoir remplacé ?
Oui, sur la plupart des systèmes common rail modernes. Chaque injecteur a un code de calibration unique (le code IMA ou C2i/C3i) qui doit être « enseigné » au calculateur moteur via la valise de diagnostic. Cette étape est indispensable pour que le calculateur puisse piloter le nouvel injecteur avec une précision optimale.
🚗 Un nettoyant injecteur peut-il améliorer les valeurs de correction ?
Oui, si le problème est un début d’encrassement. L’utilisation d’un nettoyant injecteur professionnel de haute qualité versé dans le réservoir peut parfois aider à « décrasser » un injecteur qui grippe légèrement et à ramener ses valeurs de correction vers zéro. C’est une première étape à tenter avant des réparations coûteuses.
